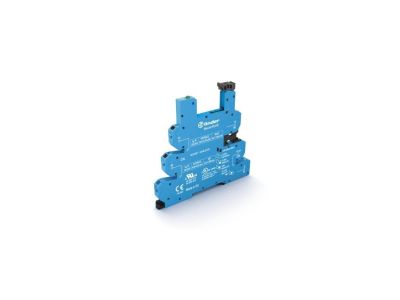

Gniazdo wąskoprofilowe 6,2mm 6-24VDC, do przekaźników serii 34 -Master Basic | 93.61.7.024 Finder

Opis i Kluczowe Cechy

Gniazdo wąskoprofilowe FINDER typu 93.61.7.024 z serii Master Basic to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych i rozdzielnicach. Dzięki unikalnej szerokości wynoszącej zaledwie 6,2 mm, produkt ten pozwala na znaczną redukcję zajmowanego miejsca na szynie montażowej, co jest kluczowe w nowoczesnych systemach automatyki. Gniazdo dedykowane jest do współpracy z przekaźnikami serii 34 i obsługuje napięcie zasilania w zakresie od 6 do 24 V DC.

• Zintegrowana sygnalizacja LED: Wbudowana dioda pozwala na natychmiastową weryfikację stanu pracy układu, co skraca czas diagnostyki i serwisu.
• Obwód zabezpieczający: Chroni delikatne komponenty elektroniczne przed przepięciami i skutkami przełączeń indukcyjnych.
• Zaciski śrubowe uniwersalne: Konstrukcja zacisków umożliwia dokręcanie śrub zarówno wkrętakami płaskimi, jak i krzyżowymi, co zwiększa komfort pracy instalatora.
• Plastikowy klip wyrzutowy: Zapewnia pewne trzymanie przekaźnika w gnieździe oraz jego błyskawiczną wymianę bez konieczności użycia dodatkowych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Gniazdo jest przystosowane do montażu na standardowej szynie DIN 35 mm, spełniając wymogi normy EN 60715. Wykorzystanie wysokiej jakości materiałów izolacyjnych gwarantuje długotrwałą i bezawaryjną pracę w wymagających warunkach przemysłowych, co potwierdza renoma marki FINDER jako lidera w dziedzinie techniki przekaźnikowej.

Zastosowanie

Gniazdo 93.61.7.024 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy interfejsów wejściowych i wyjściowych w sterownikach PLC, gdzie liczy się każdy centymetr wolnej przestrzeni. Możliwość łączenia gniazd za pomocą 16-polowych mostków grzebieniowych pozwala na szybkie i estetyczne mostkowanie wspólnych potencjałów zasilania, co eliminuje zbędne okablowanie i minimalizuje ryzyko błędów montażowych.

Wskazówki Montażowe

Podczas instalacji gniazda na szynie DIN 35 mm należy upewnić się, że zatrzask pewnie osiadł na profilu. Przy podłączaniu przewodów zaleca się stosowanie odpowiedniego momentu dokręcania dla zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. W przypadku stosowania mostków grzebieniowych, należy je dociąć do wymaganej liczby pól i wcisnąć w dedykowane gniazda mostkujące. Przed uruchomieniem układu warto zweryfikować polaryzację zasilania 6-24V DC, aby w pełni wykorzystać funkcjonalność wbudowanej diody LED.

FAQ

• Czy gniazdo współpracuje z przekaźnikami innych serii? Nie, gniazdo typu 93.61 jest dedykowane wyłącznie do przekaźników wąskoprofilowych FINDER z serii 34.
• Jakie jest dopuszczalne napięcie sterujące? Gniazdo jest przeznaczone do pracy z napięciem stałym (DC) w zakresie od 6 do 24 V.
• Czy można stosować mostki łączeniowe? Tak, konstrukcja gniazda przewiduje miejsce na 16-polowe mostki grzebieniowe, co znacznie przyspiesza prace instalacyjne przy większej liczbie modułów.
