Gniazdo wąskoprofilowe 6,2mm 6-24VDC do przekaźników serii 34 | 93.01.7.024 Finder

Opis i Kluczowe Cechy

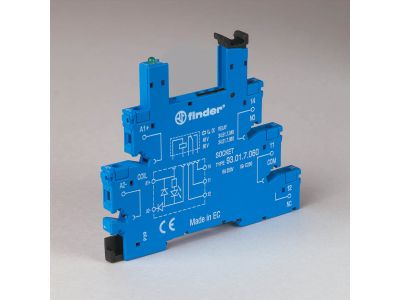

Gniazdo wąskoprofilowe Finder Typ 93.01.7.024 to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami serii 34. Charakteryzuje się wyjątkowo kompaktową konstrukcją o szerokości zaledwie 6,2 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Urządzenie zostało zaprojektowane do pracy z napięciem zasilania w zakresie od 6 do 24 V DC, co czyni je uniwersalnym komponentem w systemach automatyki przemysłowej. Wyposażone w solidne zaciski śrubowe, gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania styków pod wpływem drgań. Wartości znamionowe prądu na poziomie 6 A przy napięciu 250 V AC pozwalają na bezpieczne sterowanie obciążeniami wykonawczymi. Kluczowym atutem jest wysoka wytrzymałość dielektryczna wynosząca 6 kV (fala 1.5/50 μs) pomiędzy cewką a zestykami, co stanowi skuteczną barierę ochronną dla układów sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Gniazdo jest przystosowane do montażu na standardową szynę DIN 35 mm, zgodnie z normą PN-EN 60715, co zapewnia pełną kompatybilność z większością systemów zabudowy modułowej. Stopień ochrony IP 20 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dotyczące izolacji galwanicznej, co potwierdza wysoka odporność na przepięcia.

Zastosowanie

Gniazdo Finder 93.01 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Dzięki swojej wąskiej obudowie jest idealnym wyborem do aplikacji, gdzie gęstość upakowania komponentów na szynie DIN jest krytyczna. Wykorzystuje się je w układach separacji sygnałów wejściowych i wyjściowych sterowników PLC, systemach alarmowych oraz w układach sterowania oświetleniem i napędami o niewielkiej mocy. Możliwość pracy w temperaturze otoczenia do +60°C pozwala na montaż w środowiskach o podwyższonych wymaganiach termicznych.

Wskazówki Montażowe

• Montaż na szynie: Gniazdo należy zatrzasnąć na szynie DIN 35 mm (PN-EN 60715). Przed montażem upewnij się, że szyna jest stabilnie zamocowana.
• Podłączenie przewodów: Podczas dokręcania zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić optymalny styk bez uszkodzenia gwintu.
• Przekaźnik: Gniazdo jest dedykowane wyłącznie do przekaźników serii 34 (np. 34.51). Należy upewnić się, że przekaźnik jest wciśnięty do końca w gniazdo, a dźwignia wyrzutowa (jeśli stosowana) jest poprawnie zablokowana.
• Chłodzenie: Przy montażu wielu gniazd obok siebie w warunkach wysokiej temperatury pracy, zaleca się zachowanie odpowiedniej wentylacji wewnątrz szafy.

FAQ

• Czy gniazdo obsługuje przekaźniki AC? Prezentowany model 93.01.7.024 jest dedykowany do zasilania DC w zakresie 6-24V. Należy dobrać odpowiedni model przekaźnika serii 34 o pasującym napięciu cewki.
• Jaka jest szerokość modułu? Gniazdo ma szerokość 6,2 mm, co pozwala na montaż dużej liczby punktów łączeniowych na krótkim odcinku szyny DIN.
• Czy gniazdo posiada wskaźnik LED? Standardowe gniazda serii 93.01 często posiadają wbudowany układ sygnalizacji i ochrony (LED + dioda gaszeniowa), co ułatwia diagnostykę pracy układu.
