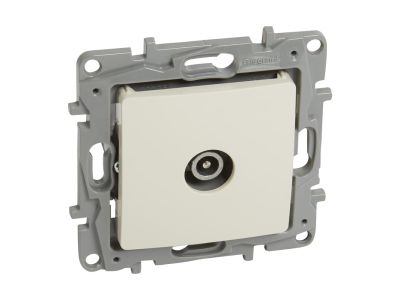

Gniazdo TV zakończeniowe 10db kremowe Niloe | 764655 Legrand

Opis i Kluczowe Cechy

Gniazdo TV zakończeniowe Niloe (symbol 764655) w kolorze kremowym to element końcowy instalacji telewizyjnej, przeznaczony do odbioru sygnałów w szerokim paśmie 5-68/120-862 MHz. Wyposażone w złącze męskie o średnicy 9,5 mm. Tłumienność -10 dB zapewnia odpowiednie dopasowanie poziomów w torze sygnałowym. Komplet zawiera plakietkę, pazurki i uchwyt montażowy, co ułatwia instalację w ramkach serii Niloe. Produkt dedykowany do montażu na wkręty lub pazurki.

• Zakres częstotliwości 5-68/120-862 MHz: obsługa zarówno tradycyjnej telewizji analogowej, jak i cyfrowych standardów DVB-T/T2 – uniwersalne zastosowanie w domowych i biurowych instalacjach.
• Złącze męskie (Ø 9,5 mm): zgodne z powszechnie stosowanymi wtykami F i wtykami koncentrycznymi – pewne i bezstratne połączenie z przewodem antenowym.
• Tłumienność -10 dB: gwarantuje właściwe dopasowanie impedancyjne w gnieździe zakończeniowym, minimalizując odbicia sygnału.
• Kompletny zestaw montażowy (plakietka, pazurki, uchwyt): przyspiesza i upraszcza instalację w standardowych puszkach montażowych; pasuje do ramek serii Niloe.
• Kolor kremowy: estetyczne wykończenie, łatwe do skomponowania z wystrojem wnętrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących instalacji telewizyjnych oraz posiada oznakowanie CE. Przeznaczony do stosowania w budynkach mieszkalnych i użyteczności publicznej zgodnie z obowiązującymi przepisami.

Zastosowanie

Gniazdo TV zakończeniowe Niloe sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne odbieranie sygnału telewizyjnego na ostatnim odbiorniku w linii.

• Ostatnie gniazdo w instalacji telewizji naziemnej – odbiór DVB-T/T2 i TV analogowej.
• Zakończenie linii w domowych systemach dystrybucji sygnału z anteny zbiorczej.
• W biurach, hotelach i placówkach użyteczności publicznej jako element instalacji RTV.
• Integracja z modułowymi systemami osprzętu elektroinstalacyjnego serii Niloe.

Wskazówki Montażowe

Montaż i podłączenie gniazda TV powinny być wykonane przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie elektrycznym (jeśli instalacja TV jest zasilana z sieci). Gniazdo montuje się w puszce podtynkowej za pomocą wkrętów lub pazurków. Podłącz przewód koncentryczny do złącza męskiego, zwracając uwagę na prawidłowe ściągnięcie izolacji i mocne osadzenie wtyku. Dokręcaj elementy montażowe zgodnie z dokumentacją producenta. Użyj ramki z serii Niloe dla uzyskania spójnej estetyki.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo TV zakończeniowe Niloe nie posiada podświetlenia. Jest to pasywny element instalacji sygnałowej.
• Jaki stopień ochrony (IP) ma to gniazdo? Producent nie podaje konkretnej wartości IP. Gniazdo przeznaczone jest do montażu wewnątrz budynków, w suchych pomieszczeniach – standardowo stosowane w środowiskach domowych i biurowych.
• Do czego służy tłumienność -10 dB w gnieździe zakończeniowym? Tłumienność -10 dB oznacza stratę sygnału na gnieździe, która jest celowo wprowadzana w gniazdach zakończeniowych, aby dopasować poziomy sygnału na końcu linii i zminimalizować odbicia. Działa to jak impedancyjne zakończenie toru.
