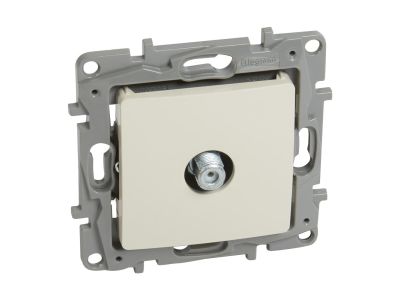

Gniazdo TV typ "F" typu gwiazda 0-2400 Mhz 1db kremowe Niloe | 764650 Legrand

Opis i Kluczowe Cechy

Gniazdo telewizyjne typu F (końcowe) Niloe 764650 w kolorze kremowym przeznaczone jest do instalacji typu gwiazda. Pracuje w zakresie częstotliwości 0–2400 MHz, co pozwala na obsługę zarówno sygnałów telewizji naziemnej (DVB-T), jak i satelitarnej. Tłumienność sygnału wynosi zaledwie 1 dB, co minimalizuje straty i zapewnia wysoką jakość transmisji. Produkt dostarczany jest z plakietką, pazurkami oraz uchwytem montażowym – kompatybilny z ramkami serii Niloe.

• Zakres częstotliwości 0–2400 MHz: uniwersalne zastosowanie w instalacjach DVB-T, telewizji kablowej i satelitarnej – jedno gniazdo obsługuje różne pasma bez konieczności stosowania dodatkowych rozgałęźników.
• Tłumienność 1 dB: bardzo niskie straty sygnału, co przekłada się na lepszą jakość odbioru, szczególnie w instalacjach z długimi trasami kablowymi.
• Ekranowanie klasy A i LTE ready (4G): skuteczna ochrona przed zakłóceniami zewnętrznymi, w tym sygnałami sieci komórkowych 4G – stabilny odbiór nawet w trudnych warunkach elektromagnetycznych.
• Kompatybilność z UHD TV: gniazdo przenosi sygnał w pełnym paśmie niezbędnym do obrazu w rozdzielczości 4K/Ultra HD – przygotowane na nowoczesne standardy telewizyjne.
• Gniazdo końcowe typu gwiazda: każde gniazdo wymaga osobnego przewodu do anteny, rozgałęźnika lub multiswitcha – prosta i czytelna struktura instalacji ułatwiająca diagnostykę i modernizację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Posiada oznaczenie CE. Zastosowane ekranowanie klasy A zapewnia tłumienie zakłóceń na poziomie wymaganym w instalacjach telewizyjnych i satelitarnych.

Zastosowanie

Gniazdo Niloe 764650 dedykowane jest do nowoczesnych instalacji telewizyjnych i satelitarnych w budynkach mieszkalnych oraz biurowych. Poniżej przedstawiamy typowe scenariusze zastosowań:

• Budowa lub modernizacja indywidualnej instalacji antenowej w systemie gwiazda – każde pomieszczenie z własnym przewodem do źródła sygnału.
• Podłączenie odbiorników DVB-T/T2 (telewizja naziemna) oraz DVB-S/S2 (telewizja satelitarna) w jednym gniazdku, bez konieczności stosowania rozgałęźników.
• Instalacje w obiektach wymagających ekranowania klasy A i ochrony przed zakłóceniami 4G – np. szpitale, biura z dużą liczbą urządzeń bezprzewodowych.
• Systemy multiswitchowe – gniazdo końcowe współpracuje z multiswitchami umożliwiającymi dystrybucję sygnału z kilku satelitów i anten naziemnych.

Wskazówki Montażowe

Montaż i podłączenie gniazda TV powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie elektryczne w obwodzie. Gniazdo montuje się w puszce instalacyjnej za pomocą dołączonych pazurków lub wkrętów. Podłączenie przewodu koncentrycznego wykonuje się poprzez wciśnięcie wtyku F (złącze męskie Ø 9,5 mm) do gniazda. Należy stosować przewody o odpowiedniej jakości i starannie wykonać zaciski, aby uniknąć wzrostu tłumienności i zakłóceń. Moment dokręcania łączników oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo Niloe 764650 nie posiada podświetlenia – jest to pasywne gniazdo końcowe przeznaczone do transmisji sygnału TV/sat.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje stopnia ochrony IP. Gniazdo przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz budynków, w standardowych puszkach instalacyjnych.
• Czy gniazdo nadaje się do instalacji typu gwiazda z multiswitchem? Tak, jest to gniazdo końcowe zaprojektowane specjalnie do instalacji typu gwiazda, gdzie każde gniazdo łączy się osobnym przewodem z rozgałęźnikiem, anteną lub multiswitchem. Dzięki temu możliwa jest niezależna dystrybucja sygnałów z kilku źródeł.
