Gniazdo TV-SAT zakończeniowe 10db kremowe Niloe | 764658 Legrand

Opis i Kluczowe Cechy

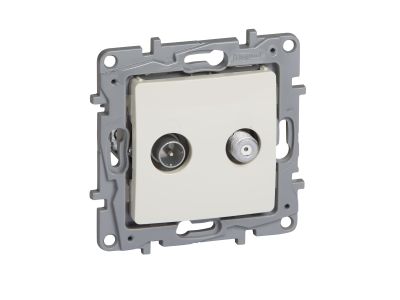

Gniazdo TV-SAT zakończeniowe Niloe (symbol 764658) w kolorze kremowym to element systemu dystrybucji sygnału telewizyjnego i satelitarnego. Przeznaczone do montażu w ramkach serii Niloe, wyposażone w plakietkę, pazurki i uchwyt montażowy. Główne parametry: zakres częstotliwości TV 5–68 MHz i 120–862 MHz, SAT 950–2400 MHz oraz tłumienność –10 dB, co zapewnia właściwe dopasowanie sygnału w instalacjach zakończeniowych.

• Tłumienność –10 dB: Pozwala na precyzyjne zrównoważenie poziomów sygnału w instalacjach multiswitch, zapobiegając przesterowaniom i zapewniając optymalną jakość odbioru.
• Zakres częstotliwości TV 5–68 MHz i 120–862 MHz: Obejmuje pasma VHF i UHF, dzięki czemu gniazdo jest kompatybilne z nadajnikami telewizji naziemnej DVB-T/DVB-T2.
• Zakres częstotliwości SAT 950–2400 MHz: Umożliwia odbiór sygnałów z konwerterów satelitarnych (LNB) pracujących w standardowym paśmie Ku.
• Złącze męskie TV (Ø 9,5 mm) i złącze F (Ø 9,5 mm): Ułatwiają szybkie i pewne podłączenie kabli koncentrycznych bez konieczności stosowania dodatkowych adapterów.
• Kompatybilność z ramkami Niloe: Mechanizm z plakietką, pazurkami i uchwytem montażowym umożliwia instalację na wkręty lub pazurki, dopasowując się do estetyki każdego wnętrza.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada oznaczenie CE. Gwarantuje niezawodną pracę w standardowych instalacjach telewizyjnych i satelitarnych.

Zastosowanie

Gniazdo zakończeniowe TV-SAT Niloe jest przeznaczone do odbioru sygnałów telewizyjnych i satelitarnych w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Sprawdza się w systemach dystrybucji opartych na multiswitchach oraz w instalacjach indywidualnych.

• Gniazdo końcowe w sieci TV-SAT – odbiór sygnału z anteny naziemnej i satelitarnej w jednym punkcie abonenckim.
• Element instalacji multiswitch – umożliwia podział sygnału na wiele gniazd z zachowaniem odpowiednich poziomów mocy.
• Modernizacja istniejących instalacji – zastąpienie starych gniazd nowoczesnym rozwiązaniem o szerokim paśmie przenoszenia.
• Montaż w systemach indywidualnych – dla użytkowników korzystających z oddzielnych odbiorników TV i SAT.

Wskazówki Montażowe

Montaż gniazda TV-SAT powinien być wykonany przez osobę z odpowiednimi uprawnieniami (np. instalator antenowy) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające w obwodzie (jeśli występuje). Gniazdo instaluje się na szynie lub bezpośrednio w puszce za pomocą dostarczonych pazurków lub wkrętów. Kable koncentryczne należy podłączyć do złącz: TV – wtyk męski Ø 9,5 mm, SAT – złącze F Ø 9,5 mm. Po zamontowaniu mechanizmu w ramce Niloe należy sprawdzić poprawność połączeń. Nie dokręcać nadmiernie – stosować ręczny moment dokręcania.

FAQ

• Czy to gniazdo jest zakończeniowe? Tak, model 764658 to gniazdo zakończeniowe (ang. termination) przeznaczone do końcowego punktu odbiorczego w instalacji. Posiada tłumienność –10 dB, co pozwala zachować właściwy bilans sygnału w całej sieci.
• Jakie złącza posiada gniazdo? Gniazdo wyposażono w złącze męskie TV (Ø 9,5 mm) oraz złącze F (Ø 9,5 mm) dla sygnału satelitarnego. Są to standardowe gniazda stosowane w instalacjach antenowych.
• Czy gniazdo pasuje do ramek innych producentów? Gniazdo jest przeznaczone do ramek serii Niloe. Aby zachować estetykę i kompatybilność mechaniczną, zalecamy stosowanie ramek tego samego producenta. Ramki sprzedawane są osobno.
