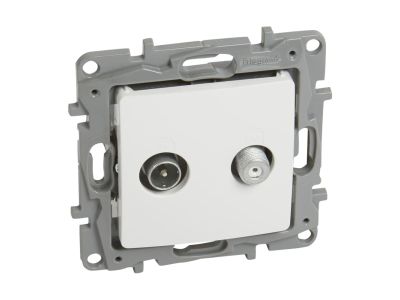

Gniazdo TV-SAT zakończeniowe 10db białe Niloe/Niloe Selection | 764558 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-SAT zakończeniowe 10dB z serii Niloe/Niloe Selection (symbol 764558) przeznaczone do montażu w gniazdach końcowych instalacji telewizyjnych i satelitarnych. Tłumienność -10 dB zapewnia właściwy poziom sygnału dla ostatniego gniazda w linii, a kompaktowa konstrukcja z plakietką, pazurkami i uchwytem montażowym ułatwia instalację w standardowych puszkach. Produkt przeznaczony do wyposażenia w ramkę Niloe.

• Tłumienność -10 dB: Gwarantuje odpowiednie dopasowanie sygnału w pętli zakończeniowej, minimalizując odbicia i straty w torze TV/SAT.
• Zakres częstotliwości TV: 5–68 MHz / 120–862 MHz: Obejmuje pasma VHF i UHF, obsługuje cyfrową telewizję naziemną DVB-T/T2 bez utraty jakości.
• Zakres częstotliwości SAT: 950–2400 MHz: Kompatybilny z odbiornikami satelitarnymi pracującymi w paśmie L, w tym DVB-S/S2.
• Złącze TV – męskie (Ø 9,5 mm): Standardowe połączenie koncentryczne umożliwiające szybki montaż przewodu antenowego.
• Złącze SAT – typu F (Ø 9,5 mm): Profesjonalne złącze wkręcane stosowane w instalacjach satelitarnych, gwarantujące stabilny kontakt i ekranowanie.
• Montaż na wkręty lub pazurki: Elastyczność instalacji w puszkach o różnych konstrukcjach, bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Gniazdo zostało zaprojektowane zgodnie z ogólnymi wymaganiami europejskimi dla osprzętu instalacyjnego oraz posiada oznaczenie CE. Wykonano je w standardzie DIN, co gwarantuje kompatybilność z typowymi ramkami i mechanizmami serii Niloe.

Zastosowanie

Gniazdo zakończeniowe TV-SAT 10dB dedykowane jest do końcowych punktów odbiorczych w domowych i biurowych instalacjach antenowych. Sprawdza się zarówno w sieciach jednorodzinnych, jak i w systemach z wieloma gniazdami (pętla).

• Jako ostatnie gniazdo w linii rozdzielacza TV/SAT – tłumienność -10 dB kompensuje straty w kablach i rozgałęźnikach.
• W instalacjach DVB-T2 oraz DVB-S/S2 – obsługa pełnego zakresu częstotliwości nadawczych.
• W systemach domowej dystrybucji sygnału z pojedynczym odbiornikiem lub multiplekserem – prosty montaż w puszce ø60 mm.
• Modernizacja istniejących instalacji – możliwość wymiany gniazda bez ingerencji w okablowanie, dzięki uniwersalnym złączom.

Wskazówki Montażowe

Gniazdo powinno być montowane przez wykwalifikowanego instalatora z uprawnieniami SEP (lub równoważnymi w zakresie prac elektrycznych i antenowych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w obwodzie, do którego podłączone będzie gniazdo (jeśli instalacja zawiera wzmacniacze lub zasilacze – odłączyć je od sieci). Gniazdo montuje się na standardowej puszce podtynkowej za pomocą dwóch wkrętów (rozstaw 60 mm) lub pazurków. Przewody antenowe należy podłączyć zgodnie z oznaczeniami: złącze TV (męskie Ø 9,5 mm) – centralny pin dla sygnału TV, złącze SAT (F Ø 9,5 mm) – dla sygnału satelitarnego. Dokręcić złącza z wyczuciem – nadmierna siła może uszkodzić gwint. Po montażu założyć ramkę z serii Niloe/Niloe Selection.

FAQ

• Czy to gniazdo jest zakończeniowe (końcowe)? Tak, produkt oznaczony jako „zakończeniowe 10dB” – przeznaczone do montażu na końcu linii rozdzielczej, gdzie wymagana jest tłumienność -10 dB w celu dopasowania impedancji.
• Jakie złącza posiada gniazdo? Dwa niezależne złącza: TV – męskie (średnica 9,5 mm, standard IEC) oraz SAT – typu F (średnica 9,5 mm). Umożliwiają one jednoczesne podłączenie oddzielnych przewodów do każdego pasma.
• Jaką ramkę należy zastosować? Gniazdo jest kompatybilne z ramkami serii Niloe oraz Niloe Selection (producent: Hager). Zaleca się zakup ramki oddzielnie, zgodnie z preferowanym kolorem i stylem.
