Gniazdo TV-SAT przelotowe 14db kremowe Niloe | 764657 Legrand

Opis i Kluczowe Cechy

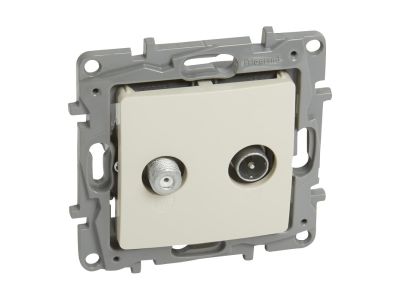

Gniazdo TV-SAT przelotowe o symbolu 764657 z linii Niloe to element instalacyjny przeznaczony do dystrybucji sygnału telewizyjnego i satelitarnego. Tłumienność 14 dB pozwala na bezpieczne podłączenie dodatkowych odbiorników w szeregu bez nadmiernej utraty sygnału. Gniazdo wyposażono w złącze męskie TV (Ø 9,5 mm) oraz złącze typu F SAT (Ø 9,5 mm), co zapewnia uniwersalność w typowych instalacjach antenowych. Mechanizm dostarczany jest z plakietką, pazurkami i uchwytem montażowym – gotowy do zabudowy w ramkę systemu Niloe.

• Pasmo TV (5–68 / 120–862 MHz): obsługa standardowych kanałów telewizyjnych, w tym DVB-T, bez konieczności stosowania dodatkowych separatorów.
• Pasmo SAT (950–2400 MHz): kompatybilność z sygnałami satelitarnymi (np. DVB-S), umożliwiająca podłączenie dekodera lub konwertera – idealne do instalacji multiswitchowych.
• Tłumienność –14 dB: gwarantuje stabilny poziom sygnału przy łączeniu kilku gniazd w łańcuchu, minimalizując straty w całej instalacji.
• Złącze TV męskie (Ø 9,5 mm): standardowe połączenie zgodne z przewodami koncentrycznymi 75 Ω, zapewniające niskie odbicia i pewne trzymanie wtyku.
• Złącze SAT typu F (Ø 9,5 mm): profesjonalne złącze odporne na korozję, dedykowane do pracy w zakresie mikrofal – pozwala na szybki montaż bez lutowania.

Zgodność z Normami

Gniazdo TV-SAT Niloe zostało zaprojektowane zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE i jest przeznaczone do stosowania w instalacjach budynkowych w standardzie DIN. Szczegółowe numery norm nie zostały podane przez producenta – zaleca się montaż zgodnie z obowiązującymi przepisami prawa budowlanego oraz wytycznymi dotyczącymi instalacji antenowych.

Zastosowanie

Gniazdo przelotowe 14 dB sprawdza się w instalacjach zbiorczych oraz indywidualnych, gdzie wymagane jest rozprowadzenie sygnału TV i SAT do kilku odbiorników. Dzięki niskiej tłumienności pozwala na łączenie gniazd w łańcuch bez konieczności stosowania wzmacniaczy w typowych domowych rozgałęzieniach.

• Instalacje domowe: podłączenie telewizora i odbiornika satelitarnego w jednym pomieszczeniu z rozgałęzieniem do kolejnych pokoi.
• Budynki wielorodzinne: punkty odbioru w mieszkaniach przy instalacji zbiorczej multiswitcha – gniazdo przelotowe umożliwia zachowanie ciągłości toru.
• Hotele, biura, obiekty użyteczności publicznej: dystrybucja sygnału TV/SAT w pokojach lub salach konferencyjnych z centralnym rozdzielaczem.
• Modernizacja starych instalacji: wymiana gniazd pojedynczych na przelotowe w celu dodania dodatkowego punktu odbiorczego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie (jeśli w instalacji występują elementy aktywne, np. wzmacniacze antenowe zasilane z sieci). Gniazdo przeznaczone jest do montażu na wkręty lub pazurki w puszce instalacyjnej, a następnie zamknięcia ramką z systemu Niloe. Należy stosować przewody koncentryczne o impedancji 75 Ω, a moment dokręcania złączy typu F – ręcznie z użyciem klucza dynamometrycznego (zalecany moment 1,5–2 Nm, jeśli producent nie określił inaczej). Przed podłączeniem sprawdzić, czy żaden z torów (TV/SAT) nie jest pod napięciem stałym pochodzącym z konwertera (zasilanie przez kabel).

FAQ

• Czy gniazdo jest przelotowe (przepustowe) i co to oznacza? Tak, gniazdo jest przelotowe o tłumienności 14 dB. Oznacza to, że sygnał przechodzi przez gniazdo dalej do kolejnego odbiornika, a jego część jest odbierana na wyjściu TV/SAT. Dzięki temu można łączyć kilka gniazd szeregowo bez dodatkowych rozgałęźników.
• Czy wymaga specjalnej ramki? Gniazdo jest przystosowane do montażu w ramkach z serii Niloe. Mechanizm dostarczany jest z plakietką, pazurkami i uchwytem montażowym – należy dobrać odpowiednią ramkę (np. pojedynczą, podwójną) w tym samym wzornictwie i kolorze.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje stopnia ochrony. Ze względu na przeznaczenie do montażu w suchych pomieszczeniach wewnątrz budynków, gniazdo nie jest odporne na wilgoć ani kurz – należy stosować w miejscach suchych, chronionych przed zapyleniem.
