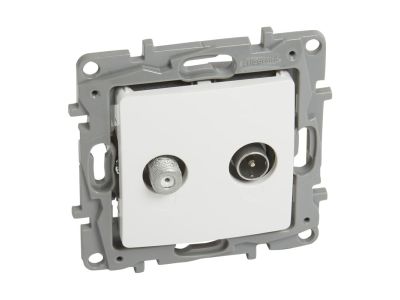

Gniazdo TV-SAT przelotowe 14db białe Niloe/Niloe Selection | 764557 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-SAT przelotowe z serii Niloe/Niloe Selection (symbol 764557) umożliwia dystrybucję sygnałów telewizyjnych i satelitarnych w instalacjach domowych i biurowych. Tłumienność -14 dB zapewnia odpowiednie dopasowanie sygnału w linii przelotowej, a uniwersalne złącza i system montażu ułatwiają instalację w standardowych puszkach.

• Pasmo TV (VHF/UHF): 5-68/120-862 MHz – szeroki zakres częstotliwości zapewnia kompatybilność z sygnałami DVB‑T/T2 w standardowej telewizji naziemnej.
• Pasmo SAT: 950-2400 MHz – dedykowane dla sygnałów satelitarnych DVB‑S/S2, w tym pasma Ku.
• Tłumienność przelotowa -14 dB: gwarantuje właściwy poziom sygnału przy łączeniu kolejnych gniazd w instalacji bez konieczności stosowania dodatkowych wzmacniaczy (w zależności od konfiguracji).
• Złącza 9,5 mm: TV – złącze męskie, SAT – złącze typu F – standardowe wymiary ułatwiające szybki i pewny montaż kabli koncentrycznych 75 Ω.
• Montaż na wkręty lub pazurki: uniwersalny system mocowania, kompatybilny z puszkami instalacyjnymi oraz ramkami serii Niloe/Niloe Selection.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami dotyczącymi osprzętu instalacyjnego oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskoprądowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Gniazdo przelotowe TV-SAT służy do dystrybucji sygnałów telewizyjnych i satelitarnych w budynkach mieszkalnych oraz biurowych. Idealne do tworzenia rozgałęzionych instalacji antenowych z możliwością podłączenia wielu odbiorników.

• Dystrybucja sygnału telewizji naziemnej (DVB‑T/T2) w instalacjach indywidualnych i zbiorczych.
• Podłączanie odbiorników satelitarnych (tunerów DVB‑S/S2) do anteny satelitarnej.
• Budowa przelotowych linii sygnałowych w systemach hotelowych, pensjonatach lub biurach.
• Współpraca z rozgałęźnikami i wzmacniaczami w ramach jednej instalacji antenowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Gniazdo montuje się w puszce instalacyjnej za pomocą wkrętów lub pazurków. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodach zasilających (jeśli instalacja zawiera wzmacniacze). Kable koncentryczne podłączyć zgodnie z zaleceniami producenta, starannie zaciskając złącza typu F i sprawdzając ciągłość połączeń.

FAQ

• Czy gniazdo jest przelotowe czy końcowe? Jest to gniazdo przelotowe z tłumiennością -14 dB, przeznaczone do łączenia kolejnych gniazd w instalacji – nie jest to gniazdo końcowe.
• Jaki typ złącza SAT zastosowano? Złącze SAT to standardowe złącze typu F o średnicy 9,5 mm, kompatybilne z kablami koncentrycznymi 75 Ω używanymi w instalacjach satelitarnych.
• Czy potrzebuję dodatkowej ramki? Tak, mechanizm gniazda jest przeznaczony do wyposażenia w ramkę dedykowaną serii Niloe/Niloe Selection – bez ramki produkt nie stanowi gotowego elementu wykończeniowego.
