Gniazdo TV-SAT końcowe typu gwiazda 1db kremowe Niloe | 764659 Legrand

Opis i Kluczowe Cechy

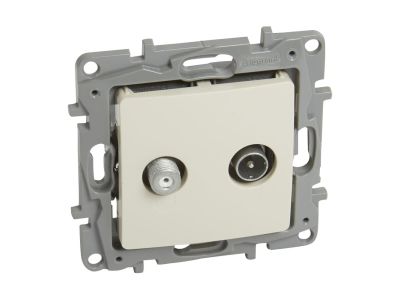

Gniazdo TV-SAT końcowe Niloe (symbol 764659) przeznaczone do instalacji telewizyjnych typu gwiazda. Łączy w sobie tłumienność zaledwie 1 dB – minimalne straty sygnału na drodze od anteny do odbiornika – z ekranowaniem klasy A, które skutecznie tłumi zakłócenia zewnętrzne. Kompatybilne z sygnałem UHD TV oraz gotowe na sieci 4G (LTE ready), zapewnia stabilny odbiór telewizji naziemnej i satelitarnej. Gniazdo wyposażono w złącze TV (IEC męskie Ø 9,5 mm) i złącze SAT (F, Ø 9,5 mm), co ułatwia bezpośrednie połączenie z przewodami koncentrycznymi. Wykonane w kremowej kolorystyce, doskonale komponuje się z ramkami serii Niloe.

• Tłumienność 1 dB: Bardzo niskie straty sygnału – odbierasz mocniejszy i czystszy obraz oraz dźwięk, szczególnie przy długich odcinkach kabla.
• Ekranowanie klasy A, LTE ready: Skuteczna ochrona przed zakłóceniami z sieci 4G i innymi falami radiowymi – stabilna transmisja nawet w gęsto zabudowanych obszarach.
• Kompatybilność z UHD TV (4K): Obsługa sygnału o wysokiej rozdzielczości – przygotowane na nowoczesne standardy telewizyjne.
• Konstrukcja do instalacji typu gwiazda: Jedno gniazdo = jeden przewód do anteny, rozgałęźnika lub multiswitcha – uproszczona topologia okablowania, łatwiejsza diagnostyka i rozbudowa.
• Złącza TV (IEC męskie Ø 9,5 mm) i SAT (F Ø 9,5 mm): Standardowe interfejsy umożliwiające szybki i pewny montaż przewodów koncentrycznych bez dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymogi norm europejskich dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada oznaczenie CE. W zakresie ekranowania odpowiada klasie A zgodnie z obowiązującymi standardami dla instalacji telewizyjnych i satelitarnych.

Zastosowanie

Gniazdo końcowe typu gwiazda Niloe sprawdza się wszędzie tam, gdzie potrzebujesz niezawodnego i czystego odbioru sygnału TV i SAT. Dzięki niskiej tłumienności i ekranowaniu może być stosowane zarówno w domach jednorodzinnych, jak i w budynkach wielorodzinnych z centralnym rozgałęźnikiem lub multiswitchem.

• Odbiornik telewizji naziemnej (DVB-T/DVB-T2) – stabilny obraz w standardowej i wysokiej rozdzielczości.
• Odbiornik telewizji satelitarnej (DVB-S/S2) – łączność z anteną satelitarną przez złącze F.
• Nowoczesne systemy UHD (4K) – kompatybilność z sygnałem 4K bez utraty jakości.
• Instalacje typu gwiazda z jednym przewodem do każdego gniazda – idealne do rozległych sieci z multiswitchem lub rozgałęźnikiem aktywnym.

Wskazówki Montażowe

Montaż gniazda TV-SAT powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie elektryczne w obwodzie, w którym znajduje się puszka instalacyjna. Gniazdo montuje się w standardowej puszce Ø 60 mm za pomocą dołączonych pazurków lub wkrętów. Podczas podłączania przewodów koncentrycznych zwróć uwagę na prawidłowe zarobienie złączy (IEC i F) – zaleca się użycie narzędzi zaciskowych dedykowanych do danego typu wtyku. Nie przekraczaj promienia gięcia kabli – zbyt ostre zagięcia mogą pogorszyć parametry transmisji. Po montażu sprawdź ciągłość ekranu i poziom sygnału miernikiem antenowym.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo TV-SAT końcowe Niloe nie posiada wbudowanego podświetlenia. Jest to standardowe gniazdo pasywne przeznaczone do transmisji sygnału.
• Jaki stopień ochrony (IP) ma to gniazdo? W dostępnych danych producenta nie podano stopnia ochrony IP. Standardowo gniazda przeznaczone do montażu w suchych pomieszczeniach wewnętrznych spełniają wymogi IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). W przypadku instalacji w miejscach narażonych na wilgoć należy zastosować dodatkowe uszczelnienie puszki.
• Czy mogę użyć tego gniazda w instalacji z multiswitchem? Tak, gniazdo jest dedykowane do instalacji typu gwiazda, gdzie każde gniazdo podłączone jest osobnym przewodem do multiswitcha lub rozgałęźnika. Jest kompatybilne z typowymi multiswitchami pracującymi w paśmie TV (5–862 MHz) i SAT (950–2400 MHz).
