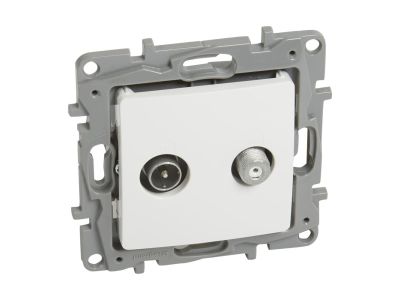

Gniazdo TV-SAT końcowe typu gwiazda 1db białe Niloe/Niloe Selection | 764559 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-SAT końcowe typu gwiazda 1dB w kolorze białym (symbol 764559) z serii Niloe/Niloe Selection to element instalacji antenowej przeznaczony do końcowych punktów odbiorczych. Dzięki tłumienności 1 dB minimalizuje straty sygnału, a szerokie pasmo TV (5–862 MHz) i SAT (950–2400 MHz) zapewnia obsługę telewizji naziemnej DVB-T/T2 oraz satelitarnej DVB-S/S2. Ekranowanie klasy A gwarantuje czysty odbiór w środowisku o wysokim poziomie zakłóceń, a kompatybilność z LTE (4G) i UHD TV czyni je przygotowanym na współczesne standardy nadawania.

• Tłumienność 1 dB: Minimalne straty sygnału, co przekłada się na optymalną jakość obrazu i stabilny odbiór nawet na długich trasach kablowych.
• Pasmo TV 5–862 MHz i SAT 950–2400 MHz: Obsługa zarówno telewizji naziemnej, jak i satelitarnej w jednym gnieździe, bez konieczności stosowania dodatkowych splitterów.
• Ekranowanie klasy A: Wysoka odporność na zakłócenia zewnętrzne (np. silniki, sieci Wi-Fi), zapewniająca czysty sygnał bez szumów i interferencji.
• LTE ready (4G): Wbudowany filtr chroniący przed interferencjami z sieci komórkowych LTE, istotny w gęstej zabudowie mieszkaniowej.
• Kompatybilność z UHD TV (4K/8K): Przystosowane do transmisji sygnału w rozdzielczości Ultra HD, bez utraty jakości.
• Złącza: TV – męskie O9,5 mm, SAT – typu F O9,5 mm: Standardowe dla instalacji antenowych, umożliwiają szybki i pewny montaż kabli koncentrycznych 75 Ohm.

Zgodność z Normami

Produkt spełnia standardy branżowe dla pasywnych urządzeń w instalacjach telewizyjnych i satelitarnych. Posiada certyfikat CE i jest zgodny z obowiązującymi przepisami dotyczącymi ekranowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo końcowe typu gwiazda jest przeznaczone do punktów odbiorczych w instalacjach antenowych, gdzie każdy punkt ma dedykowany przewód do anteny, rozgałęziacza lub multiswitcha. Sprawdza się w następujących zastosowaniach:

• Instalacje TV-SAT w domach jednorodzinnych i mieszkaniach – separacja sygnałów dla każdego pokoju.
• Systemy dystrybucji sygnału z multiswitchami – umożliwia odbiór wielu programów i satelit.
• Nowoczesne instalacje hybrydowe łączące telewizję naziemną i satelitarną.
• Obiekty wymagające ekranowania klasy A (biura, hotele, szpitale) – ograniczenie zakłóceń w trudnym otoczeniu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP lub odpowiednimi kwalifikacjami w zakresie instalacji antenowych. Przed rozpoczęciem prac bezwzględnie odłącz możliwe napięcie (np. zasilanie LNB/multiswitcha). Gniazdo mocuje się w puszce instalacyjnej za pomocą dostarczonych wkrętów lub pazurków (mechanizm dostarczany z plakietką, pazurkami i uchwytem montażowym). Do wykończenia należy użyć ramki z serii Niloe/Niloe Selection. Połączenia złączy (TV – wtyk męski O9,5 mm, SAT – złącze typu F O9,5 mm) dokręć z momentem zgodnym z dokumentacją producenta. Przekrój i rodzaj kabla (np. koncentryczny 75 Ohm) dobierz do długości trasy i pasma.

FAQ

• Czy gniazdo nadaje się do instalacji z telewizją naziemną i satelitarną? Tak, ma oddzielne pasma dla TV (5–862 MHz) i SAT (950–2400 MHz) oraz odpowiednie złącza (TV – męskie, SAT – F). Obsługuje DVB-T/T2 oraz DVB-S/S2.
• Jaką tłumienność ma gniazdo? Tłumienność wynosi 1 dB – to bardzo niska wartość, minimalizująca straty sygnału między anteną a odbiornikiem.
• Czy gniazdo wymaga zasilania? Nie, jest elementem pasywnym. Podczas montażu należy jednak odłączyć zasilanie z multiswitcha lub zasilacza LNB, aby uniknąć uszkodzenia sprzętu.
