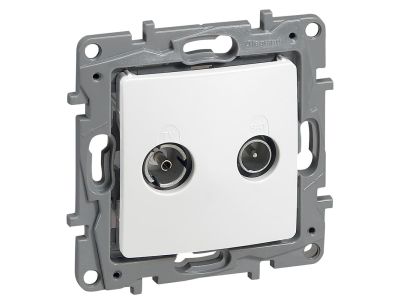

Gniazdo TV-RD zakończeniowe 10db białe Niloe/Niloe Selection | 664562 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD zakończeniowe 10dB w kolorze białym z serii Niloe/Niloe Selection (symbol 664562) przeznaczone do instalacji telewizyjno-radiowych. Wyposażone w złącze TV męskie i złącze R żeńskie o średnicy 9,5 mm oraz tłumienność –10 dB, co zapewnia odpowiednie dopasowanie sygnału w punktach końcowych sieci antenowej. Mechanizm dostarczany z plakietką, pazurkami i uchwytem montażowym umożliwia szybki montaż na wkręty lub pazurki, a także współpracę z ramkami serii Niloe.

• Tłumienność –10 dB: gwarantuje właściwy poziom sygnału w instalacjach zakończeniowych, minimalizując straty na ostatnim odbiorniku.
• Złącze TV męskie (Ø 9,5 mm): umożliwia bezpośrednie podłączenie kabla koncentrycznego do odbiornika telewizyjnego.
• Złącze R żeńskie (Ø 9,5 mm): dedykowane do podłączenia radia FM, zapewniające łatwe i pewne połączenie.
• Zakres częstotliwości TV: 5–68 MHz / 120–862 MHz oraz R: 87,5–108 MHz: pokrywa pasma VHF, UHF oraz UKF, co pozwala na odbiór standardowych sygnałów naziemnych i radiowych.
• Montaż na wkręty lub pazurki: uniwersalna instalacja w puszkach natynkowych lub podtynkowych, kompatybilna z ramkami Niloe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania, potwierdzone oznaczeniem CE. Zaprojektowany zgodnie z obowiązującymi standardami w zakresie instalacji telewizyjno-radiowych.

Zastosowanie

Gniazdo TV-RD zakończeniowe znajduje zastosowanie w domowych i biurowych systemach dystrybucji sygnału RTV, szczególnie jako punkt końcowy linii antenowej.

• Stanowiska odbioru telewizji naziemnej (DVB-T/T2) oraz radia FM w mieszkaniach i domach jednorodzinnych.
• Instalacje w budynkach wielorodzinnych – jako gniazdo zakończeniowe w rozgałęzionej sieci antenowej.
• Punkty abonenckie w hotelach, pensjonatach i biurach wymagające oddzielnego odbioru TV i radia.
• Modernizacja istniejących instalacji – łatwa wymiana starych gniazd na model z serii Niloe.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie zasilającym instalację antenową (jeżeli występuje). Gniazdo mocuje się do podłoża za pomocą dołączonych pazurków lub wkrętów (nie znajdują się w zestawie). Przekrój i rodzaj zastosowanych przewodów koncentrycznych należy dobrać do parametrów instalacji, zachowując zalecaną impedancję 75 Ω. Po podłączeniu kabli sprawdzić pewność połączeń oraz zabezpieczyć gniazdo ramką z serii Niloe.

FAQ

• Czy gniazdo jest zakończeniowe (tzw. końcowe)? Tak, jego tłumienność –10 dB wskazuje, że jest przeznaczone do montażu na ostatnim odbiorniku w gałęzi antenowej. Nie posiada wyjścia do dalszego rozgałęziania sygnału.
• Jakie złącza znajdują się w gnieździe? Gniazdo wyposażono w złącze TV typu męskiego (wtyk) oraz złącze R typu żeńskiego (gniazdo) – oba o średnicy 9,5 mm, kompatybilne ze standardowymi wtykami koncentrycznymi.
• Czy gniazdo pasuje do ramek innych producentów? Gniazdo jest dedykowane do ramek serii Niloe/Niloe Selection. Montaż w ramkach innych systemów może wymagać sprawdzenia wymiarów otworu i mechanizmu mocowania.
