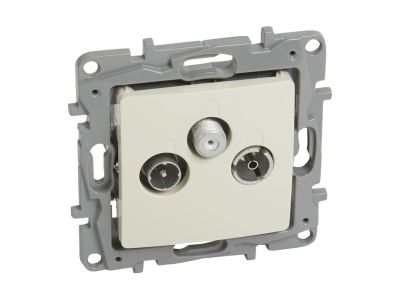

Gniazdo TV-RD-SAT zakończeniowe 10db kremowe Niloe | 764665 Legrand

Opis i Kluczowe Cechy

Gniazdo telewizyjno-satelitarne TV-RD-SAT zakończeniowe marki Niloe (symbol 764665) w kolorze kremowym przeznaczone jest do realizacji ostatniego punktu odbiorczego w instalacji antenowej. Dzięki tłumienności -10 dB zapewnia właściwe dopasowanie sygnału w pętli, a trzy niezależne tory (TV, SAT, R) umożliwiają jednoczesne podłączenie telewizji, radia oraz satelity. Gniazdo wyposażono w złącza: TV męskie (Ø 9,5 mm), SAT typu F (Ø 9,5 mm) oraz R żeńskie (Ø 9,5 mm), co gwarantuje kompatybilność z typowymi przewodami antenowymi.

• Zakres TV: 5–68 MHz / 120–862 MHz: obsługa pasm VHF i UHF – odbiór kanałów cyfrowych i analogowych bez konieczności stosowania dodatkowych konwerterów.
• Zakres SAT: 950–2400 MHz: pełne pokrycie pasma satelitarnego (w tym pasmo Ku) – stabilny odbiór programów z anten satelitarnych.
• Zakres R: 87,5–108 MHz: odbiór radia FM – możliwość wpięcia radia do tej samej puszki.
• Tłumienność -10 dB: zakończeniowe tłumienie sygnału, zaprojektowane do pracy w topologii pętli – eliminuje odbicia i zakłócenia na ostatnim gnieździe.
• Mechanizm z plakietką, pazurkami i uchwytem montażowym: szybki montaż w puszce natynkowej lub podtynkowej na wkręty lub pazurki – pasuje do standardowych puszek 60 mm.

Zgodność z Normami

Gniazdo TV-RD-SAT Niloe jest zgodne z obowiązującymi normami europejskimi dla instalacji telewizyjnych i satelitarnych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Montaż i eksploatacja zgodnie z instrukcją producenta gwarantują poprawną pracę w systemach odbioru sygnału.

Zastosowanie

Gniazdo zakończeniowe Niloe dedykowane jest do instalacji zbiorczych (SMATV) oraz indywidualnych w budynkach mieszkalnych i biurowych. Sprawdza się jako ostatni punkt w łańcuchu gniazd, gdzie wymagane jest tłumienie pętli o wartości -10 dB.

• Zakończenie instalacji antenowej w mieszkaniu – podłączenie telewizora, radia i tunera satelitarnego z jednego gniazda.
• Rozbudowa istniejącej instalacji TV/SAT – łatwe wpięcie w pętlę z zachowaniem właściwych poziomów sygnału.
• Pomieszczenia wymagające oddzielnego odbioru radia FM – dedykowany tor R (87,5–108 MHz) bez zakłóceń.
• Modernizacja starszych instalacji – wymiana gniazd na model zintegrowany 3w1.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez osobę z uprawnieniami SEP do prac przy instalacjach niskoprądowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sieci 230 V (jeśli instalacja zawiera aktywne wzmacniacze). Gniazdo instaluje się w puszce podtynkowej lub natynkowej na wkręty lub pazurki dostarczone w zestawie. Podłączenie przewodów: do złącza TV (męskie) – przewód koncentryczny z wtykiem IEC, do złącza SAT (F) – przewód z wtykiem F, do złącza R (żeńskie) – przewód z wtykiem żeńskim. Po montażu należy zamontować ramkę i plakietkę. Do każdego przewodu stosować właściwe narzędzia zaciskowe (dla F – klucz do F). Szczelność połączeń sprawdzić przez próbę przeciągnięcia.

FAQ

• Czy gniazdo jest aktywne (wzmacniające)? Nie, jest to gniazdo bierne (pasywne) z tłumiennością -10 dB – nie wymaga zasilania. Jest przeznaczone do pracy w pętli jako gniazdo zakończeniowe.
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje klasy IP, jednak standardowo gniazda instalacyjne do wnętrz budynków montuje się w miejscach suchych (IP20). Nie jest przeznaczone do pomieszczeń wilgotnych bez dodatkowej osłony.
• Czy mogę podłączyć jednocześnie telewizor i tuner satelitarny? Tak, gniazdo posiada oddzielne tory TV (złącze męskie) i SAT (złącze F). Można podpiąć oba urządzenia jednocześnie – sygnały są rozdzielone wewnętrznie z tłumieniem -10 dB na każdym torze.
