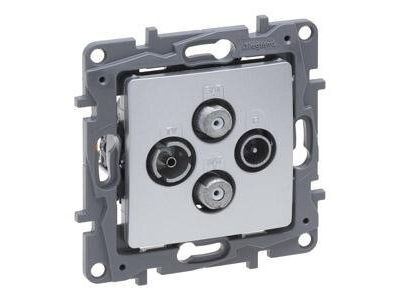

Gniazdo TV-RD-SAT-SAT końcowe do instalacji typu gwiazda 1,5 DB aluminium, Niloe Selection | 762166 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD-SAT-SAT końcowe (symbol 762166) z aluminium to zaawansowany mechanizm przeznaczony do instalacji typu gwiazda w systemach telewizyjnych, radiowych i satelitarnych. Charakteryzuje się niską tłumiennością 1,5 dB, co minimalizuje straty sygnału w torze rozdzielczym. Wyposażone w plakietkę, pazurki montażowe i uchwyt ułatwiające instalację oraz kompatybilność z UHD TV. Ekranowanie klasy A oraz LTE ready zapewniają wysoką jakość przesyłanego sygnału, nawet w środowiskach zasilanych przez sieci 4G.

• Tłumienność 1,5 dB: Zapewnia niskie straty sygnału w instalacji, co jest kluczowe dla zachowania jakości obrazu i dźwięku w telewizji cyfrowej UHD.
• Ekranowanie klasy A: Wysoka ochrona przed zakłóceniami elektromagnetycznymi, niezbędna w instalacjach typu gwiazda z wieloma punktami odbioru.
• Kompatybilność z UHD TV: Obejmuje pasma 5-68 MHz i 120-862 MHz, co pozwala na odbiór telewizji naziemnej oraz satelitarnej w najwyższej jakości.
• Złącza typu F, męskie i żeńskie: Uniwersalność zastosowania – złącze męskie do TV/R, żeńskie do R, a F do SAT, zgodnie ze standardami instalacji.
• LTE ready (4G): Odporność na zakłócenia od sieci komórkowych, co zapewnia stabilność sygnału w nowoczesnych instalacjach.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych i radiowych, w tym normy EN 50083-1/-2/-3 dla systemów CATV. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Gniazdo TV-RD-SAT-SAT końcowe znajduje zastosowanie w instalacjach telewizyjnych, radiowych i satelitarnych typu gwiazda, gdzie wymagana jest wysoka jakość sygnału i ochrona przed zakłóceniami.

• Instalacje telewizji naziemnej DVB-T i DVB-T2 w standardzie UHD.
• Systemy satelitarne odbierające sygnał z satelitów w paśmie 950-2400 MHz.
• Instalacje radiowe FM w paśmie 87,5-108 MHz.
• Nowoczesne budynki mieszkalne i biurowe z wieloma punktami odbioru sygnału telewizyjnego i radiowego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami instalacji telewizyjnych. Należy upewnić się, że przewód jest odpowiednio przygotowany – odizolowany na wymaganą długość, bez uszkodzeń izolacji. Gniazdo mocować wkrętami lub pazurkami, a następnie podłączyć złącza zgodnie z oznaczeniami. Przed podłączeniem zasilania sprawdzić poprawność połączeń i brak zwarć. Uwzględnić kompatybilność z innymi elementami instalacji (rozdzielaczami, multiswitchami) w systemie gwiazdy.

FAQ

• Czy gniazdo obsługuje telewizję 4K i HDR? Tak, dzięki obsłudze pasm 5-68 MHz i 120-862 MHz oraz niskiej tłumienności 1,5 dB, gniazdo jest kompatybilne z telewizją UHD, w tym 4K i HDR.
• Jakie złącza są dostępne w gnieździe? Gniazdo wyposażone jest w złącze męskie (TV/R), żeńskie (R) i typu F (SAT) o średnicy 9,5 mm, zgodnie z parametrami produktu.
• Czy gniazdo jest odporne na zakłócenia od sieci 4G/LTE? Tak, dzięki funkcji LTE ready (4G), gniazdo zapewnia stabilność sygnału telewizyjnego nawet w obszarach o wysokim natężeniu sygnałów komórkowych.
