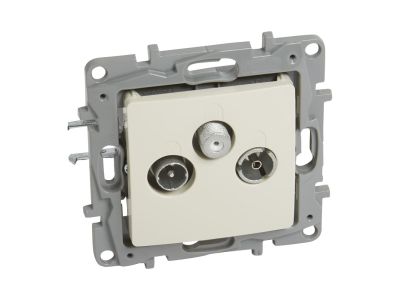

Gniazdo TV-RD-SAT przelotowe 14db kremowe Niloe | 764664 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD-SAT przelotowe 14dB z serii Niloe (symbol 764664) zapewnia dystrybucję sygnału telewizyjnego, radiowego i satelitarnego w jednym punkcie abonenckim. Tłumienność 14 dB oznacza minimalne straty sygnału na łączu między gniazdami w instalacji, co przekłada się na wysoką jakość odbioru we wszystkich pomieszczeniach. Gniazdo wyposażono w złącza męskie i żeńskie oraz złącze typu F dla SAT, co ułatwia szybki montaż przewodów. Kremowa barwa idealnie komponuje się z typowymi aranżacjami wnętrz.

• Tłumienność 14 dB: Pozwala na stosowanie gniazda w łańcuchu dystrybucyjnym bez znaczącego osłabienia sygnału – odbiornik otrzymuje stabilny poziom sygnału.
• Zakres częstotliwości TV 5–862 MHz / SAT 950–2400 MHz / R 87,5–108 MHz: Gniazdo obsługuje wszystkie standardowe pasma telewizji naziemnej, radiowej i satelitarnej, co gwarantuje uniwersalność zastosowania.
• Złącze męskie TV (Ø 9,5 mm) i żeńskie R (Ø 9,5 mm) oraz złącze typu F SAT (Ø 9,5 mm): Zróżnicowane typy wyprowadzeń ułatwiają bezpośrednie podłączenie przewodów bez potrzeby stosowania dodatkowych adapterów.
• Tryb przelotowy: Umożliwia wyprowadzenie sygnału dalej do kolejnych gniazd w instalacji – idealne do budowy rozgałęzionej sieci RTV-SAT.
• Montaż na wkręty lub pazurki: Kompatybilność z puszkami instalacyjnymi oraz ramkami Niloe zapewnia elastyczność podczas instalacji w różnych typach ścian.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla urządzeń instalacyjnych oraz posiada oznaczenie CE. Spełnia standardy bezpieczeństwa i kompatybilności elektromagnetycznej wymagane dla sprzętu RTV-SAT.

Zastosowanie

Gniazdo przelotowe TV-RD-SAT Niloe znajduje zastosowanie w domowych i biurowych instalacjach odbiorczych, szczególnie tam, gdzie wymagana jest dystrybucja sygnału do wielu pomieszczeń. Sprawdza się w następujących scenariuszach:

• Dystrybucja sygnału telewizji naziemnej (DVB-T) i satelitarnej (DVB-S) między sąsiednimi pokojami.
• Podłączenie odbiornika radiowego w sieci z anteną nadawczą bez konieczności stosowania oddzielnego splittera.
• Wykorzystanie w systemach multiswitchowych jako gniazdo końcowe lub tranzytowe w linii sygnałowej.
• Modernizacja starej instalacji antenowej – gniazdo współpracuje z przewodami koncentrycznymi 75 Ω.

Wskazówki Montażowe

Montaż gniazda TV-RD-SAT powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, z uwzględnieniem odłączenia napięcia w obwodzie (jeśli w puszce występują inne przewody pod napięciem). Gniazdo mocuje się do puszki instalacyjnej za pomocą dołączonych wkrętów lub pazurków. Przewody koncentryczne (złącza męskie/żeńskie oraz typu F) należy podłączyć zgodnie ze standardowymi zasadami zaciskania lub wkręcania – moment dokręcania złączy F według zaleceń producenta kabla. Przekrój żyły i rodzaj przewodu dobrać do zastosowanego pasma (zalecane 75 Ω). Przed włożeniem gniazda w ramkę upewnić się, że wszystkie połączenia są pewne i ekranowane. Prace wykonywać wyłącznie przy wyłączonym zasilaniu obwodów zbliżonych do gniazda.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, gniazdo TV-RD-SAT 764664 nie jest wyposażone w elementy podświetlające. Pełni wyłącznie funkcję transmisji sygnału RTV-SAT.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje konkretnego stopnia ochrony – typowo dla gniazd instalacyjnych stosowanych wewnątrz pomieszczeń przyjmuje się IP20. Nie należy instalować go w miejscach narażonych na wilgoć.
• Czy gniazdo pracuje w trybie przelotowym czy końcowym? Zgodnie z danymi katalogowymi jest to gniazdo przelotowe (tłumienność 14 dB), co oznacza, że można je umieścić w łańcuchu sygnałowym – sygnał płynie dalej do kolejnych gniazd. Nie stanowi ono terminatora linii.
