Gniazdo TV-RD-SAT przelotowe 14db białe Niloe/Niloe Selection | 764564 Legrand

Opis i Kluczowe Cechy

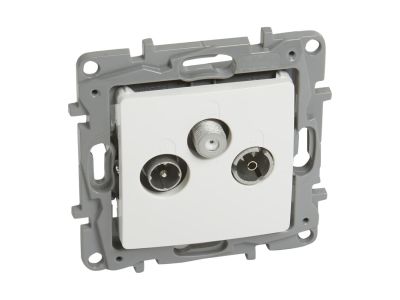

Gniazdo TV-RD-SAT przelotowe 14 dB (symbol 764564) marki Niloe / Niloe Selection to zaawansowany element instalacji antenowej, umożliwiający rozdział sygnałów telewizji naziemnej, satelitarnej i radiowej. Dzięki tłumienności -14 dB pozwala na budowanie systemów przelotowych bez konieczności stosowania dodatkowych rozgałęźników, zachowując odpowiedni poziom sygnału dla kolejnych odbiorników. Produkt dostarczany z plakietką, pazurkami i uchwytem montażowym, gotowy do wyposażenia w ramkę serii Niloe.

• Tłumienność -14 dB: Umożliwia podłączenie wielu gniazd w jednej linii przelotowej przy minimalnej stracie sygnału, upraszczając instalację.
• Szerokie pasmo częstotliwości: Obsługa TV (5-68 / 120-862 MHz), SAT (950-2400 MHz) i radia FM (87,5-108 MHz) w jednym urządzeniu – kompatybilne z DVB-T, DVB-S oraz radiem FM.
• Zunifikowane złącza: TV – złącze męskie (O 9,5 mm), SAT – złącze typu F (O 9,5 mm), R – złącze żeńskie (O 9,5 mm) – szybkie i pewne połączenie z przewodami koncentrycznymi.
• Biała obudowa: Estetyczny wygląd dopasowany do aranżacji wnętrz, utrzymany w standardzie kolorystycznym serii Niloe.
• Kompletny zestaw montażowy: W zestawie plakietka, pazurki i uchwyt – gotowe do montażu w puszce na wkręty lub pazurki.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada certyfikat CE. Zastosowane materiały i rozwiązania konstrukcyjne gwarantują niezawodną pracę w domowych i komercyjnych instalacjach antenowych.

Zastosowanie

Gniazdo TV-RD-SAT przelotowe przeznaczone jest do dystrybucji sygnałów telewizyjnych, satelitarnych i radiowych w budynkach mieszkalnych, biurowych oraz hotelowych. Sprawdzi się w systemach przelotowych, gdzie jeden kabel zasila kilka gniazd bez użycia zewnętrznych rozgałęźników.

• Podłączenie telewizji naziemnej (DVB-T) i satelitarnej (DVB-S) – obsługa pasm TV i SAT w jednym gnieździe.
• Dystrybucja radia FM – osobne złącze żeńskie dla pasma radiowego (87,5-108 MHz).
• Tworzenie instalacji przelotowych z tłumiennością -14 dB – dla sekwencyjnego łączenia wielu odbiorników przy zachowaniu poziomu sygnału.
• Montaż w ramach serii Niloe / Niloe Selection – spójny wygląd z pozostałymi łącznikami i osprzętem.

Wskazówki Montażowe

Montaż gniazda TV-RD-SAT powinien być wykonany przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli w pobliżu znajdują się instalacje elektryczne). Gniazdo montuje się w puszce standardowej na wkręty lub pazurki (w zestawie). Należy postępować zgodnie z instrukcją producenta oraz używać przewodów koncentrycznych o odpowiedniej jakości i średnicy, aby zapewnić prawidłową transmisję sygnału.

FAQ

• Czy gniazdo wymaga dodatkowej ramki? Tak – mechanizm jest przystosowany do wyposażenia w ramkę z serii Niloe lub Niloe Selection. Ramka nie wchodzi w skład zestawu.
• Jaka jest wartość tłumienności? Tłumienność przelotowa wynosi -14 dB, co oznacza stałą stratę sygnału przy przejściu przez gniazdo, umożliwiającą stosowanie w układach kaskadowych.
• Jakie złącza znajdują się na gnieździe? TV – złącze męskie (O 9,5 mm), SAT – złącze typu F (O 9,5 mm), R – złącze żeńskie (O 9,5 mm). Każde przeznaczone do odpowiedniego pasma bez ryzyka pomyłki.
