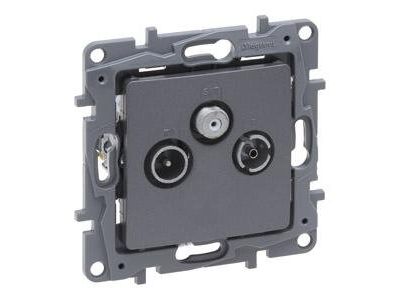

Gniazdo TV-RD-SAT końcowe do instalacji typu gwiazda 1,5 DB stal, Niloe Selection | 762363 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD-SAT końcowe do instalacji typu gwiazda (symbol 762363) w wykonaniu stalowym to kluczowy element instalacji telewizyjnych, radiowych i satelitarnych. Charakteryzuje się niską tłumiennością 1,5 dB, co minimalizuje straty sygnału w torze. Dostarczane z plakietką, pazurkami i uchwytem montażowym, gotowe do montażu w puszce instalacyjnej na wkręty lub pazurki. Złącza dostępne w standardzie: żeńskie (R, SAT) i męskie (TV) o średnicy 9,5 mm.

• Tłumienność 1,5 dB: Zachowuje wysoką jakość sygnału TV, radiowego i satelitarnego w instalacjach typu gwiazda.
• Ekranowanie klasy A: Zapewnia wysoki poziom ochrony przed zakłóceniami elektromagnetycznymi, kompatybilny z instalacjami LTE ready (4G).
• Złącza żeńskie/męskie 9,5 mm: Standaryzowane połączenia dla telewizji naziemnej (TV), radiowej (R) i satelitarnej (SAT).
• Stalowa konstrukcja: Wysoka wytrzymałość mechaniczna i odporność na uszkodzenia podczas montażu.
• Montaż uniwersalny: Możliwość mocowania za pomocą wkrętów lub pazurków w puszce instalacyjnej.

Zgodność z Normami

Gniazdo spełnia wymogi norm europejskich dotyczących instalacji telewizyjnych, radiowych i satelitarnych. Posiada oznakowanie CE i jest kompatybilne z instalacjami zgodnymi z normami DVB-T, DVB-T2 oraz UHD TV. Ekranowanie klasy A gwarantuje zgodność z wymaganiami LTE ready (4G).

Zastosowanie

Gniazdo TV-RD-SAT końcowe przeznaczone jest do końcowych punktów instalacji typu gwiazda w budynkach mieszkalnych, biurowcach i obiektach komercyjnych.

• Instalacje telewizji naziemnej (DVB-T/DVB-T2) – zakończenie toru sygnałowego w pokojach.
• Sieci radiowe FM (87,5–108 MHz) – końcowe punkty dla odbiorników radiowych.
• Instalacje satelitarne (950–2400 MHz) – zakończenie toru dla odbiorników SAT z sygnałem telewizyjnym i radiowym.
• Sieci hybrydowe łączące TV, radio i SAT – dzięki rozbudowanej charakterystyce częstotliwościowej.
• Instalacje LTE ready (4G) – kompatybilne z nowoczesnymi systemami telewizji i łączności.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Gniazdo montować w puszce instalacyjnej, dociskając je płasko do ściany. Połączenia wykonywać zgodnie z oznaczeniami: TV (złącze męskie), R (złącze żeńskie), SAT (złącze F). Po zamontowaniu należy sprawdzić ciągłość ekranowania i szczelność połączeń. Unikać nadmiernego zginania przewodów w bezpośrednim sąsiedztwie gniazda.

FAQ

• Czy gniazdo jest kompatybilne z telewizją UHD? Tak, gniazdo charakteryzuje się niską tłumiennością 1,5 dB, co pozwala na zachowanie jakości sygnału UHD w instalacjach telewizyjnych.
• Jakie jest pasmo częstotliwości dla sygnału SAT? Gniazdo obsługuje pasmo 950–2400 MHz, standardowe dla instalacji satelitarnych.
• Jaki jest zakres częstotliwości dla sygnału radiowego FM? Odbiór radiowy zapewniony jest w paśmie 87,5–108 MHz, pokrywającym standardowe zakresy FM.
