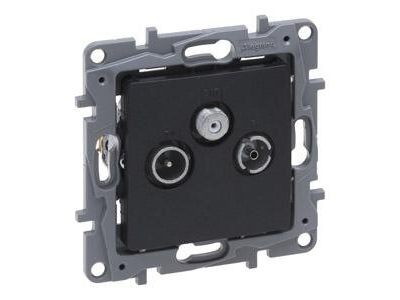

Gniazdo TV-RD-SAT końcowe do instalacji typu gwiazda 1,5 DB antracyt, Niloe Selection | 762263 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD-SAT końcowe do instalacji typu gwiazda (symbol 762263) w kolorze antracyt to wysokiej jakości element instalacji antenowych, przeznaczony do odbioru sygnałów telewizji naziemnej (DVB-T), radiowych oraz satelitarnych. Wyposażone w złącza męskie/żeńskie (Ø 9,5 mm) i tłumienność 1,5 dB, gwarantuje stabilny odbiór bez zakłóceń. Mechanizm ze zintegrowaną plakietką, pazurkami i uchwytem montażowym ułatwia precyzyjny montaż na szynie DIN lub bezpośrednio w puszce instalacyjnej.

• Zakres częstotliwości: 5-68/120-862/950-2400 MHz: Obsługuje telewizję naziemną (DVB-T), radio FM oraz sygnał satelitarny, zapewniając wszechstronne zastosowanie w nowoczesnych instalacjach.
• Tłumienność 1,5 dB: Minimalne straty sygnału – kluczowe dla zachowania jakości odbioru w instalacjach typu gwiazda.
• Złącza męskie/żeńskie (Ø 9,5 mm): Umożliwiają bezpośrednie podłączenie kabli koncentrycznych bez konieczności stosowania adapterów, zgodnie ze standardem telewizji cyfrowej i satelitarnej.
• Ekranowanie klasy A i LTE ready: Odbiór wolny od zakłóceń elektromagnetycznych, kompatybilny z nowoczesnymi standardami telewizji UHD i transmisji 4G.
• Montaż z plakietką i pazurkami: Ułatwia precyzyjne osadzenie w ramce podtynkowej lub na szynie DIN, z możliwością montażu na wkręty lub pazurki.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych i radiowych. Posiada oznaczenie CE oraz jest kompatybilne z normami dla instalacji typu gwiazda, LTE ready i UHD TV.

Zastosowanie

Gniazdo TV-RD-SAT końcowe przeznaczone jest do rozbudowanych instalacji antenowych, gdzie wymagany jest wysoki poziom sygnału i stabilność połączeń.

• Instalacje telewizji cyfrowej (DVB-T) i radiowych w budynkach mieszkalnych oraz komercyjnych.
• Podłączenie odbiorników satelitarnych w systemach Multiswitch z rozgałęźnikami typu gwiazda.
• Sieci telewizyjne UHD i 4K – dzięki niskiej tłumienności 1,5 dB zapewnia wysoką jakość obrazu.
• Instalacje profesjonalne, gdzie kluczowe jest ekranowanie klasy A i odporność na zakłócenia LTE.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowanego instalatora telewizyjnego lub elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Mechanizm osadzić w ramce podtynkowej lub na szynie DIN, stosując dostarczone pazurki i uchwyt montażowy. Kable koncentryczne podłączyć do odpowiednich złącz (TV: męskie, R: żeńskie, SAT: F), dbając o zachowanie ciągłości ekranowania. Po montażu sprawdzić jakość połączenia i poziom sygnału.

FAQ

• Czy gniazdo jest kompatybilne z telewizorami UHD? Tak – niska tłumienność 1,5 dB i ekranowanie klasy A zapewniają wysoką jakość odbioru sygnałów UHD i 4K.
• Jakie złącza są dostępne w gnieździe? Gniazdo wyposażone jest w złącze męskie (TV), żeńskie (R) i typu F (SAT), zgodne ze standardem Ø 9,5 mm.
• Czy gniazdo nadaje się do instalacji z LTE? Tak – oznaczenie „LTE ready” potwierdza kompatybilność z nowoczesnymi sieciami bezprzewodowymi, eliminując zakłócenia.
