Gniazdo TV-RD przelotowe 14db białe Niloe/Niloe Selection | 664561 Legrand

Opis i Kluczowe Cechy

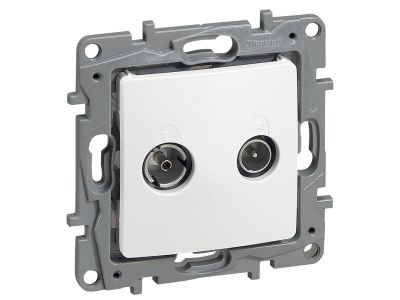

Gniazdo TV-RD przelotowe 14 dB (symbol 664561) marki Niloe to element wyposażenia instalacji sygnałowych, przeznaczony do odbioru telewizji naziemnej i radia FM. Dzięki tłumieniu przelotowemu -14 dB pozwala na optymalizację poziomu sygnału docierającego do odbiorników, chroniąc je przed przesterowaniem przy silnych sygnałach. Gniazdo wyposażono w złącza typu F (TV męskie, R żeńskie) o średnicy 9,5 mm oraz zakresy częstotliwości pokrywające pasma TV (5-68 MHz i 120-862 MHz) oraz radio FM (87,5-108 MHz). Montowane w ramach serii Niloe i Niloe Selection – dostarczane z plakietką, pazurkami i uchwytem montażowym.

• Zakres częstotliwości TV: 5-68 MHz i 120-862 MHz – zapewnia kompatybilność z analogowymi i cyfrowymi sygnałami telewizji (DVB-T/T2, telewizja kablowa).
• Zakres częstotliwości R: 87,5-108 MHz – umożliwia odbiór programów radiowych FM.
• Tłumienie przelotowe: -14 dB – kontrolowane osłabienie sygnału zapobiega przeciążeniu wejścia tunera przy silnych źródłach.
• Złącza: TV (męskie) i R (żeńskie) o średnicy 9,5 mm – standardowe złącza F, łatwy i pewny montaż przewodów koncentrycznych 75 Ω.
• Design i montaż: plakietka, pazurki i uchwyt montażowe w zestawie; montaż na wkręty lub pazurki w puszce podtynkowej; pasuje do ramek Niloe.

Zgodność z Normami

Gniazdo spełnia wymagania europejskich norm dotyczących osprzętu telewizyjnego i radiowego. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Zaprojektowany zgodnie z zasadami dobrej praktyki inżynierskiej, zapewnia bezpieczeństwo i niezawodność w standardowych instalacjach domowych i biurowych.

Zastosowanie

Gniazdo TV-RD przelotowe przeznaczone jest do budowy instalacji dystrybucyjnych sygnałów telewizyjnych i radiowych w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Umożliwia podłączenie odbiorników do pojedynczej linii kablowej z możliwością wyprowadzenia sygnału dalej (przelot).

• Podłączenie telewizorów, dekoderów DVB-T/T2 oraz tunerów SAT (przy odpowiednim zastosowaniu) do anteny naziemnej lub sieci kablowej.
• Dystrybucja sygnału radiowego FM do odbiorników radiowych w różnych pomieszczeniach.
• Tworzenie łańcuchowej linii gniazd w systemach sygnałowych (wieloodbiornikowych) – gniazdo przelotowe pozwala na kontynuację toru sygnałowego.
• Montaż w ramach serii Niloe i Niloe Selection – spójny design z innymi osprzętami elektroinstalacyjnymi.

Wskazówki Montażowe

Montaż gniazda TV-RD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi kwalifikacjami w zakresie instalacji niskoprądowych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji elektrycznej, jeśli gniazdo jest montowane w pobliżu przewodów pod napięciem. Gniazdo przeznaczone jest do montażu w puszce podtynkowej – mocowanie za pomocą dołączonych pazurków lub wkrętów. Należy stosować przewody koncentryczne o impedancji 75 Ω oraz odpowiednie złącza F. Tłumienie wniesione przez gniazdo jest stałe i wynosi 14 dB – nie ma możliwości regulacji.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, jest to pasywne gniazdo przelotowe bez elementów aktywnych ani podświetlenia. Sygnalizacja obecności sygnału wymaga odrębnych urządzeń.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje konkretnego stopnia ochrony. Standardowy osprzęt instalacyjny montowany wewnątrz pomieszczeń ma zazwyczaj ochronę IP20 – gniazdo należy chronić przed wilgocią i kurzem.
• Czy gniazdo nadaje się do odbioru sygnału DVB-T2? Tak, zakres częstotliwości TV (120-862 MHz) obejmuje pasmo DVB-T/T2, a tłumienie 14 dB może być korzystne przy bardzo silnych sygnałach, aby nie przesterować tunera.
