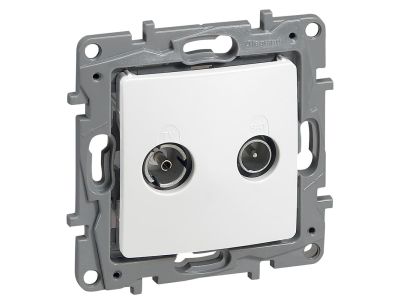

Gniazdo TV-RD końcowe typu gwiazda 2db białe Niloe/Niloe Selection | 664760 Legrand

Opis i Kluczowe Cechy

Gniazdo TV-RD końcowe typu gwiazda (symbol 664760) marki Niloe/Niloe Selection to element dedykowany do nowoczesnych instalacji telewizyjnych i radiowych. Zaprojektowane z myślą o sygnałach DVB-T, telewizji naziemnej i satelitarnej, a także kompatybilne z UHD TV. Tłumienność na poziomie 1 dB oraz ekranowanie klasy A zapewniają minimalne straty sygnału i wysoką jakość transmisji. Gniazdo dostępne jest w kolorze białym i przeznaczone do montażu w systemie modułowym Niloe.

• Tłumienność 1 dB: minimalne tłumienie sygnału telewizyjnego i radiowego – gwarantuje wyższą jakość odbioru w porównaniu z gniazdami o większych stratach.
• Ekranowanie klasy A (LTE ready 4G): skuteczna ochrona przed zakłóceniami z sieci komórkowych 4G/LTE – stabilny sygnał nawet w pobliżu nadajników telefonii komórkowej.
• Kompatybilność z UHD TV: obsługuje pasma niezbędne do transmisji obrazu w rozdzielczości Ultra HD – gotowe na przyszłościowe standardy telewizji.
• Dwa pasma TV i R: złącze męskie (Ø9,5 mm) dla TV (5–68 MHz / 120–862 MHz) oraz złącze żeńskie (Ø9,5 mm) dla radia FM (87,5–108 MHz) – uniwersalne podłączenie odbiornika.
• Przeznaczone do instalacji typu gwiazda: jedno gniazdo = jeden kabel do anteny, rozgałęziacza lub multiswitcha – uproszczona topologia okablowania w budynkach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla sprzętu elektroinstalacyjnego oraz standardów ekranowania klasy A. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w domowych i komercyjnych instalacjach antenowych.

Zastosowanie

Gniazdo TV-RD końcowe sprawdzi się wszędzie tam, gdzie wymagana jest pewna i wysokiej jakości dystrybucja sygnału telewizyjnego i radiowego. Rekomendowane do następujących scenariuszy:

• Instalacje telewizji naziemnej DVB-T/DVB-T2 oraz satelitarnej w mieszkaniach i domach jednorodzinnych.
• Systemy multiswitchowe w budynkach wielorodzinnych – gniazdo końcowe zamykające odcinek gwiazdy.
• Modernizacja istniejących instalacji – wymiana starych gniazd na wersję LTE ready i kompatybilną z UHD.
• Instalacje hotelowe i biurowe, gdzie wymagane jest niezawodne odbieranie radia FM oraz telewizji w wielu pomieszczeniach.

Wskazówki Montażowe

Montaż gniazda TV-RD powinien być przeprowadzany przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia (np. SEP w zakresie instalacji antenowych). Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie elektrycznym, jeśli gniazdo znajduje się w pobliżu źródeł zasilania. Gniazdo mocuje się w puszce instalacyjnej za pomocą wkrętów lub opcjonalnych pazurków (nr ref. 2 x 665099). Przewód antenowy należy podłączyć zgodnie z oznaczeniami (zacisk TV – złącze męskie Ø9,5 mm, zacisk R – złącze żeńskie Ø9,5 mm). Po montażu zaleca się sprawdzenie poziomu sygnału przy użyciu miernika.

FAQ

• Czy gniazdo posiada podświetlenie? Nie, gniazdo TV-RD końcowe nie ma fabrycznego podświetlenia. Jest to standardowe gniazdo sygnałowe bez elementów świetlnych.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje klasy IP, jednak jako element instalacji wewnątrz budynków montowany w puszce podtynkowej/naściennej jego ochrona przed pyłem i wilgocią odpowiada typowym warunkom wnętrz suchych.
• Czy tłumienność 1 dB dotyczy wszystkich pasm? Zgodnie z danymi producenta tłumienność wynosi 1 dB – wartość ta obowiązuje dla całego zakresu pasm TV i R. Dzięki temu sygnał jest przekazywany z minimalnymi stratami, co jest szczególnie ważne przy słabszych sygnałach DVB-T.
