Gniazdo TV (męskie) przelotowe 14 DB antracyt, Niloe Selection | 762252 Legrand

Opis i Kluczowe Cechy

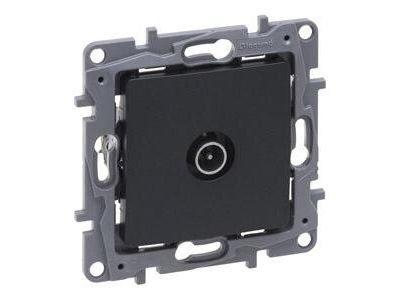

Gniazdo TV (męskie) przelotowe 14 DB w kolorze antracytowym (symbol 762252) to element instalacji telewizyjnych umożliwiający łączenie kabli koncentrycznych bez konieczności stosowania dodatkowych łączówek. Mechanizm wyposażony w złącze męskie o średnicy 9,5 mm oraz tłumienność -14 dB gwarantuje stabilną jakość sygnału przy przelotowym podłączeniu. Mechanizm dostarczany z plakietką, pazurkami i uchwytem montażowym, co ułatwia montaż w ramkach podtynkowych lub natynkowych.

• Tłumienność -14 dB: Zachowuje wysoką jakość sygnału telewizyjnego w instalacjach z wieloma punktami odbioru.
• Złącze męskie 9,5 mm: Kompatybilne z większością standardowych kabli koncentrycznych stosowanych w instalacjach TV.
• Antracytowa kolorystyka: Estetyczna i neutralna – idealna do nowoczesnych wnętrz.
• Montaż z plakietką i pazurkami: Wszystkie elementy montażowe w komplecie – szybki i pewny montaż w ramkach.
• Przelotowa konstrukcja: Pozwala na bezpośrednie połączenie kabli bez dodatkowych łączówek, redukując straty sygnału.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych oraz posiada deklarację zgodności CE. Parametry tłumienności i jakości złącza są zgodne z wytycznymi dla systemów TV naziemnej i satelitarnej.

Zastosowanie

Gniazdo TV (męskie) przelotowe 14 dB przeznaczone jest do budowy instalacji telewizyjnych w obiektach mieszkalnych, biurowych i użyteczności publicznej.

• Instalacje telewizji naziemnej (DVB-T) – bezpośrednie podłączenie anteny do gniazda.
• Sieci telewizji kablowej – rozprowadzanie sygnału do wielu odbiorników.
• Instalacje satelitarne – przelotowe łączenie kabli od głowicy do tunera.
• Modernizacja istniejących instalacji TV – wymiana gniazd na nowsze modele z zachowaniem kompatybilności.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel SEP, zgodnie z obowiązującymi normami instalacji TV. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że kable są odpowiednio przygotowane (odizolowane, z zachowanymi parametrami impedancji 75Ω). Mechanizm mocować w ramce za pomocą dostarczonych pazurków lub wkrętów. Złącze męskie podłączyć bezpośrednio do kabla o średnicy 9,5 mm, zachowując prostoliniowość połączenia. Po montażu przeprowadzić test jakości sygnału.

FAQ

• Jaki zakres częstotliwości obsługuje gniazdo? Gniazdo przeznaczone jest do pracy w paśmie 5-68/120-862 MHz, co obejmuje sygnały TV naziemnej i niektóre usługi szerokopasmowe.
• Czy gniazdo można stosować w instalacjach zewnętrznych? Parametr IP nie został określony – zaleca się stosowanie wyłącznie w pomieszczeniach suchych i chronionych przed wilgocią.
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczy śrubokręt (do wkrętów) i szczypce do ściągania izolacji kabla. Wszystkie elementy montażowe są dostarczane w komplecie.
