Gniazdo TV końcowe mechanizm, Valena Allure | 753060 Legrand

Opis i Kluczowe Cechy

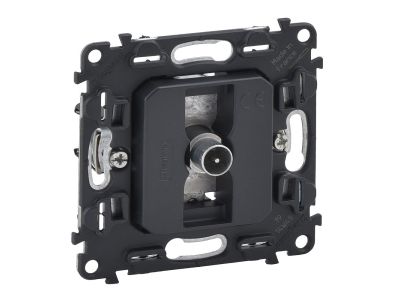

Gniazdo TV końcowe mechanizm z serii Valena Allure (symbol 753060) to element wyposażenia instalacji telewizyjnych. Urządzenie pracuje w zakresie częstotliwości 0–862 MHz, co umożliwia odbiór sygnału z różnych źródeł (telewizja naziemna, kablowa). Wyposażone w metalowy uchwyt montażowy oraz transparentną osłonę przeciwpyłową, chroniącą gniazdo przed zabrudzeniami w fazie wykończeniowej. Kompatybilne z plakietkami i ramkami Valena Allure.

• Zakres częstotliwości 0–862 MHz: zapewnia odbiór sygnału telewizyjnego w pełnym paśmie (od kanałów DVB-T/T2 po analogowe) bez strat jakości.
• Metalowy uchwyt montażowy: gwarantuje trwałe i stabilne osadzenie gniazda w puszce montażowej, a opcjonalne mocowanie pazurkami lub wkrętami dopasowuje się do każdej puszki.
• Transparentna osłona przeciwpyłowa: chroni mechanizm przed kurzem i zabrudzeniami podczas prac wykończeniowych, co przedłuża żywotność gniazda i zachowuje czystość styków.
• Dedykowany do ramek Valena Allure: gwarantuje spójny design całej instalacji – możliwość łączenia z innymi mechanizmami tej serii (gniazda zasilające, łącza danych).
• Łatwy montaż w standardowych puszkach: dzięki rozstawowi otworów i możliwości mocowania pazurkami lub wkrętami, instalacja jest szybka i nie wymaga specjalistycznych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących sprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Zapewnia bezpieczną i niezawodną pracę w instalacjach telewizyjnych przy zachowaniu standardów kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo TV końcowe Valena Allure 753060 przeznaczone jest do odbioru sygnału telewizyjnego w budynkach mieszkalnych, biurowych i użyteczności publicznej. Stanowi element końcowy instalacji antenowej – podłączany bezpośrednio do odbiornika (telewizor, tuner).

• Odbiornik TV w salonie, sypialni lub kuchni – dostęp do kanałów naziemnych i kablowych.
• Instalacje w hotelach, szpitalach i biurach – możliwość tworzenia jednolitej sieci gniazd TV w systemie gwiaździstym.
• Miejsca, gdzie wymagana jest estetyka i spójność z innymi gniazdami serii Valena Allure (np. w zestawie z gniazdami 230 V i RJ45).
• Modernizacja starej instalacji – zastąpienie zużytych gniazd nowym, solidnym mechanizmem.

Wskazówki Montażowe

Montaż gniazda TV powinien być wykonywany przez osobę posiadającą odpowiednie kwalifikacje (np. uprawnienia SEP w zakresie prac elektrycznych). Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie zasilającym, jeżeli w pobliżu znajdują się instalacje 230 V. Mechanizm mocuje się do puszki podtynkowej za pomocą pazurków lub wkrętów – w zależności od rodzaju puszki. Kabel antenowy (koncentryczny 75 Ω) należy podłączyć zgodnie z oznaczeniami na gnieździe, zachowując odpowiedni promień gięcia. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączenia i poziomu sygnału. Nie należy przekraczać maksymalnego momentu dokręcania wkrętów – dokręcać ręcznie, bez nadmiernej siły.

FAQ

• Czy gniazdo TV 753060 ma wbudowaną ochronę przeciwprzepięciową? Nie, produkt jest mechanicznym gniazdem końcowym bez filtrów ani elementów ochronnych. W razie potrzeby ochronę przepięciową należy zapewnić na poziomie rozdzielnicy lub dedykowanego zabezpieczenia.
• Jaki jest stopień ochrony (IP) tego mechanizmu? Producent nie podaje konkretnej wartości IP – typowo mechanizmy montowane w puszkach podtynkowych uzyskują stopień ochrony po zamontowaniu ramki. Gniazdo samo w sobie jest przeznaczone do użytku wewnętrznego, w suchych pomieszczeniach.
• Do jakich ramek pasuje to gniazdo? Gniazdo jest dedykowane do serii ramek Valena Allure. Należy dobrać odpowiednią ramkę zgodnie z tabelą doboru producenta (np. jedno-, dwu-, trzygniazdowe) – gniazdo należy do mechanizmów standardowych Valena In'Matic.
