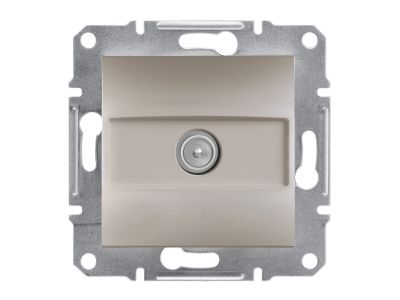

Gniazdo TV końcowe bez ramki, brąz | EPH3200169 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo TV końcowe Schneider Electric z serii Asfora, numer katalogowy EPH3200169, w kolorze brązowym. Zaprojektowane jako końcowy punkt odbioru sygnału telewizyjnego/satelitarnego, charakteryzuje się tłumieniem 1 dB – minimalne straty sygnału zapewniają wysoką jakość obrazu i dźwięku. Mechanizm wyposażono w bezgwintowe zaciski oraz czytelne oznaczenie przewodów, co znacząco skraca czas instalacji.

• Tłumienie 1 dB: Minimalne tłumienie sygnału gwarantuje czysty odbiór telewizji cyfrowej i satelitarnej bez degradacji jakości.
• Podłączenie bezgwintowe: Zaciski bez użycia narzędzi przyspieszają montaż i redukują ryzyko uszkodzenia przewodu.
• Czytelne oznaczenie zacisków: Intuicyjne oznakowanie ułatwia identyfikację przewodów, minimalizując błędy podłączenia.
• Solidna ramka montażowa z galwanizowanego metalu: Zapewnia stabilne mocowanie mechanizmu w puszce oraz odporność na korozję.
• Możliwość montażu w ramkach wielokrotnych: Umożliwia tworzenie spójnych aranżacji z innymi gniazdami i łącznikami serii Asfora.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza bezpieczeństwo i zgodność z obowiązującymi standardami.

Zastosowanie

Gniazdo końcowe TV dedykowane do odbioru sygnału telewizyjnego i satelitarnego w instalacjach domowych oraz biurowych. Może być stosowane w rozdzielaczach sygnału lub jako gniazdo pojedyncze w sieci antenowej.

• Instalacje telewizji naziemnej DVB-T/T2 oraz satelitarnej DVB-S/S2.
• Łączenie odbiorników TV, tunerów, dekoderów z siecią antenową zbiorczą.
• Montaż w ramkach wielokrotnych obok gniazd elektrycznych, łączeniowych i danych.
• Modernizacja lub rozbudowa istniejącej instalacji antenowej w budynkach mieszkalnych i usługowych.

Wskazówki Montażowe

Montaż musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji elektrycznej. Mechanizm montuje się w standardowej puszce instalacyjnej (Ø60 mm) przy użyciu dołączonej ramki metalowej. Przewody podłącza się za pomocą zacisków bezgwintowych zgodnie z oznaczeniami na obudowie. W przypadku stosowania w ramkach wielokrotnych należy użyć ramek maskujących serii Asfora. Po zakończeniu prac sprawdź poprawność podłączenia oraz ciągłość instalacji antenowej.

FAQ

• Czy gniazdo jest wyposażone w ramkę? Nie – w zestawie znajduje się tylko mechanizm (gniazdo końcowe) z metalową ramką montażową. Ramkę maskującą (np. Asfora brązową) należy dokupić osobno.
• Jaki typ złącza antenowego posiada gniazdo? Producent nie podaje szczegółów w danych technicznych – standardowo gniazda końcowe TV stosują złącza typu F lub IEC (zależnie od wersji). W tym modelu zalecamy podłączenie przewodu koncentrycznego za pomocą zacisków bezgwintowych bez konieczności stosowania wtyku.
• Czy gniazdo nadaje się do instalacji satelitarnej z zasilaczem LNB (13/18 V)? Gniazdo jest pasywne (tłumienie 1 dB) i nie zawiera separatora napięcia. Może być stosowane w instalacjach, gdzie napięcie zasilania LNB jest dostarczane oddzielnie lub przez inny element sieci (np. multiswitch). W przypadku bezpośredniego podłączenia tunera z DiSEqC – tak, działa poprawnie.
