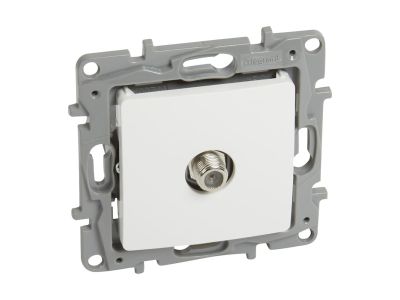

Gniazdo TV F-F końcowe typu gwiazda 1db białe Niloe/Niloe Selection | 764549 Legrand

Opis i Kluczowe Cechy

Gniazdo TV F-F końcowe typu gwiazda z serii Niloe / Niloe Selection (symbol 764549) to dedykowane rozwiązanie do dystrybucji sygnału telewizyjnego i satelitarnego w instalacjach opartych na multiswitchach. Dzięki tłumienności zaledwie 1 dB zapewnia minimalne straty sygnału, co przekłada się na wyższą jakość obrazu w odbiornikach DVB-T, DVB-S oraz UHD TV. Złącze męskie (Ø 9,5 mm) pozwala na szybkie i pewne połączenie z przewodem koncentrycznym. Produkt przeznaczony do montażu w puszkach, wymaga zastosowania ramki (brak w zestawie).

• Tłumienność 1 dB: Minimalne osłabienie sygnału, co gwarantuje lepszą jakość odbioru telewizji naziemnej i satelitarnej bez konieczności stosowania dodatkowych wzmacniaczy.
• Ekranowanie klasy A: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi, zapewniająca stabilny sygnał nawet w trudnych warunkach instalacyjnych.
• LTE ready (4G): Odporność na interferencje pochodzące z sieci komórkowych 4G, co eliminuje ryzyko pogorszenia jakości obrazu w pobliżu nadajników.
• Kompatybilność z UHD TV: Gniazdo obsługuje pasma częstotliwości niezbędne do transmisji treści w rozdzielczości 4K, co czyni je gotowym na nowoczesne standardy telewizyjne.
• Instalacja typu gwiazda: Każde gniazdo wymaga osobnego przewodu od rozgałęziacza/multiswitcha – rozwiązanie zapewniające niezależną dystrybucję sygnału i łatwą lokalizację ewentualnych awarii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla instalacji telewizyjnych i satelitarnych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo TV F-F końcowe znajduje zastosowanie w nowoczesnych instalacjach antenowych typu gwiazda, gdzie każdy odbiornik jest podłączony do indywidualnego przewodu z multiswitcha lub rozgałęziacza. Sprawdza się zarówno w domach jednorodzinnych, jak i budynkach wielorodzinnych.

• Odbiornik telewizji naziemnej DVB-T/DVB-T2 – bezpośrednie podłączenie do anteny lub multiswitcha z pasmem UHF/VHF.
• Odbiornik telewizji satelitarnej DVB-S/DVB-S2 – współpraca z konwerterem LNB przez multiswitch, obsługa pasma 950–2150 MHz (poprzez odpowiedni multiswitch).
• Nowoczesne telewizory z tunerem 4K UHD – pełna kompatybilność pasmowa dla sygnałów w wysokiej rozdzielczości.
• Instalacje multiswitchowe typu gwiazda – idealne tam, gdzie każde pomieszczenie ma własny przewód antenowy, co upraszcza konserwację i przyszłą rozbudowę.

Wskazówki Montażowe

Montaż i podłączanie gniazda powinny być wykonywane wyłącznie przez wykwalifikowanego instalatora z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji elektrycznej (w przypadku gdy gniazdo znajduje się w pobliżu przewodów pod napięciem). Gniazdo jest przeznaczone do montażu w standardowej puszce instalacyjnej (np. o głębokości min. 40 mm) i wymaga zastosowania ramki. Podłączenie przewodu koncentrycznego wykonuje się za pomocą wtyku F (złącze męskie Ø 9,5 mm). Należy zwrócić uwagę na prawidłowe dławienie przewodu i zachowanie ciągłości ekranu – klasy A wymaga starannego kontaktu ekranu z metalową obudową gniazda. Przekrój żyły środkowej i typ przewodu dobrać zgodnie z projektem instalacji antenowej.

FAQ

• Czy gniazdo jest przeznaczone tylko do końca linii? Tak, jest to gniazdo końcowe typu gwiazda – każde gniazdo musi być podłączone osobnym przewodem do multiswitcha lub rozgałęziacza (zasada 1 gniazdo = 1 przewód). Nie może być stosowane jako przepustowe.
• Jakie ekranowanie posiada gniazdo? Produkt oferuje ekranowanie klasy A, które zapewnia skuteczne tłumienie zakłóceń elektromagnetycznych, w tym interferencji LTE (4G). Dzięki temu sygnał pozostaje czysty nawet w trudnych warunkach EM.
• Czy gniazdo jest kompatybilne z telewizorami 4K? Tak, gniazdo obsługuje pasma częstotliwości stosowane w transmisji UHD TV (120–862 MHz oraz 5–68 MHz dla sygnałów zwrotnych), co pozwala na bezstratne przesyłanie treści w rozdzielczości 4K.
