Gniazdo TV, "F-F" końcowe do instalacji typu gwiazda 1 DB stal, Niloe Selection | 762349 Legrand

Opis i Kluczowe Cechy

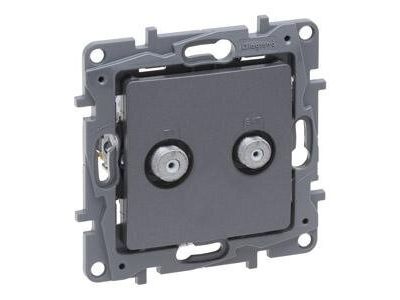

Gniazdo TV "F-F" końcowe (symbol 762349) z mechanizmem dostarczanym z plakietką, pazurkami i uchwytem montażowym to element instalacji TV typu gwiazda. Zaprojektowane do bezpośredniego podłączenia kabla antenowego z końcówką F (Ø 9,5 mm) bez dodatkowych złącz pośrednich. Wysoka klasa ekranowania A zapewnia minimalne zakłócenia sygnału, a niskie tłumienie 1 dB gwarantuje zachowanie jakości odbieranego obrazu w telewizji naziemnej, satelitarnej i DVB-T.

• Złącze F-F (Ø 9,5 mm): Bezpośrednie połączenie z kablem antenowym – eliminuje potrzebę stosowania złącz pośrednich, redukując ryzyko pogorszenia sygnału.
• Zakres częstotliwości 5-68/120-862 MHz: Pokrywa pasma telewizji naziemnej, satelitarnej i DVB-T, zapewniając uniwersalność w instalacjach multiroom i systemach telewizji cyfrowej.
• Tłumienność 1 dB: Minimalne straty sygnału – kluczowe dla utrzymania wysokiej jakości odbioru w instalacjach z wieloma gniazdami.
• Ekranowanie klasy A (LTE ready): Wysoka odporność na zakłócenia elektromagnetyczne, w tym sygnały 4G/5G, co zapobiega interferencji i pogorszeniu jakości obrazu.
• Kompatybilność z UHD: Zapewnia odpowiednią jakość sygnału dla telewizorów 4K i wyższych rozdzielczości w instalacjach typu gwiazda.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych, w tym normy EN 50083-1/-2/-4 dla komponentów systemów telewizji satelitarnej i naziemnej. Posiada deklarację zgodności CE.

Zastosowanie

Gniazdo TV "F-F" końcowe przeznaczone jest do budowy instalacji telewizyjnych typu gwiazda, gdzie każde gniazdo jest zasilane bezpośrednio z anteny, rozgałęziacza lub multiswitcha.

• Instalacje telewizji naziemnej (DVB-T/T2) w budynkach mieszkalnych i biurowych.
• Sieci telewizji satelitarnej (SAT) z wykorzystaniem multiswitchy, w tym systemy multiroom.
• Instalacje telewizji cyfrowej (DVB-T) z kompatybilnością UHD.
• Systemy telewizji przemysłowej i monitoring, gdzie wymagana jest wysoka jakość sygnału.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na puszce instalacyjnej za pomocą dostarczonych pazurków lub wkrętów. Przewód antenowy z końcówką F (Ø 9,5 mm) należy podłączyć bezpośrednio do gniazda, dbając o szczelność połączenia. Po zamontowaniu gniazda w ramce należy sprawdzić jakość odbieranego sygnału – w razie potrzeby skorygować ustawienie anteny lub multiswitcha. Zachować odpowiednią odległość od źródeł zakłóceń elektromagnetycznych (np. modemy LTE, routery).

FAQ

• Czy gniazdo jest kompatybilne z telewizorami 8K? Gniazdo obsługuje pasma telewizji naziemnej i satelitarnej do 862 MHz, co wystarcza dla standardów 4K. Dla telewizorów 8K wymagana jest dodatkowa weryfikacja parametrów instalacji.
• Jakie złącze jest potrzebne do podłączenia kabla antenowego? Kabel powinien posiadać końcówkę F (Ø 9,5 mm) – standardowe złącze w instalacjach TV. Bezpośrednie podłączenie eliminuje konieczność stosowania złącz pośrednich.
• Czy gniazdo nadaje się do instalacji z modemem LTE? Tak, dzięki klasie ekranowania A (LTE ready) gniazdo minimalizuje zakłócenia od sygnałów 4G/5G, zachowując jakość sygnału telewizyjnego.
