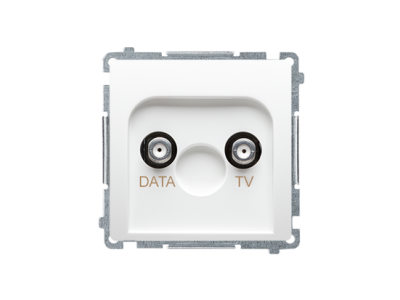

Gniazdo TV-DATA, dwa porty wyjściowe typu F, biały BMAD1.01/11 Simon Basic | BMAD1.01/11 Kontakt Simon

Alternatywny kod produktu: WMUA-07xxxx-1013

Opis i Kluczowe Cechy

Gniazdo TV-DATA BMAD1.01/11 marki Simon z serii Basic to pasywne urządzenie do sieci budynkowych typu nieprzelotowego, wyposażone w dwa porty wyjściowe typu F. Oferuje pasmo przenoszenia od 5 do 1000 MHz, co zapewnia obsługę sygnałów telewizyjnych (TV) oraz transmisji danych (DATA) w szerokim zakresie częstotliwości. Białe wykończenie wtapia się w standardowe aranżacje wnętrz.

• Dwa porty wyjściowe typu F: umożliwiają jednoczesne podłączenie dwóch urządzeń abonenckich (np. telewizora i modemu) bez konieczności stosowania dodatkowych rozdzielaczy.
• Pasmo 5–1000 MHz: gwarantuje poprawną transmisję sygnałów telewizyjnych (DVB-T, DVB-C) oraz danych (np. DOCSIS) w standardowym zakresie częstotliwości.
• Konstrukcja przeznaczona do sieci nieprzelotowych: zapewnia dopasowanie impedancyjne i eliminację niepożądanych odbić sygnału w topologii zakończonej opornikami terminującymi.
• Kompaktowa obudowa w kolorze białym: ułatwia estetyczny montaż w puszkach instalacyjnych i harmonizuje z większością osprzętu elektroinstalacyjnego.

Zgodność z Normami

Gniazdo spełnia wymagania obowiązujących norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Zalecana jest instalacja zgodnie z wytycznymi producenta oraz obowiązującymi przepisami dotyczącymi sieci telekomunikacyjnych i RTV.

Zastosowanie

Gniazdo TV-DATA BMAD1.01/11 dedykowane jest do abonenckich sieci budynkowych typu nieprzelotowego (zakończonych opornikami dopasowującymi). Sprawdza się w następujących scenariuszach:

• Podłączanie telewizorów/odbiorników DVB-T/DVB-C oraz dekoderów.
• Transmisja danych w sieciach kablowych (np. Internet przez kabel koncentryczny typu DOCSIS).
• Instalacje w mieszkaniach, domach jednorodzinnych oraz małych biurach wymagających jednego punktu dostępowego dla sygnału TV i danych.
• Modernizacja istniejących instalacji RTV/SAT na standard nieprzelotowy w celu poprawy jakości sygnału.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowanego instalatora posiadającego uprawnienia SEP (lub odpowiednie kwalifikacje w zakresie instalacji antenowych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli instalacja zawiera wzmacniacze lub zasilacze). Gniazdo montuje się w typowej puszce instalacyjnej na przewód koncentryczny 75 Ω zakończony wtykiem F. Należy zachować minimalny promień gięcia kabla oraz dokręcić złącza z zalecanym momentem zgodnym z dokumentacją producenta. Po montażu sprawdzić ciągłość i poziom sygnału.

FAQ

• Czy gniazdo posiada podświetlenie lub wbudowany wzmacniacz? Nie, BMAD1.01/11 jest gniazdem pasywnym, nie posiada podświetlenia ani aktywnego wzmacniacza. Przeznaczone jest wyłącznie do transmisji sygnału w sieciach nieprzelotowych.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Gniazdo przeznaczone jest do montażu wewnątrz budynków, w suchych pomieszczeniach, w standardowych puszkach (typowe warunki jak dla osprzętu instalacyjnego).
• Czy gniazdo obsługuje sygnał satelitarny (SAT)? Pasmo 5–1000 MHz nie obejmuje typowego zakresu satelitarnego (ok. 950–2150 MHz). Gniazdo dedykowane jest do sygnałów TV naziemnej/tv kablowej oraz danych, a nie do bezpośredniego podłączenia konwertera satelitarnego.
