Gniazdo teleinformatyczne RJ11 + RJ45 kat. 6 UTP | 753032 Legrand

Opis i Kluczowe Cechy

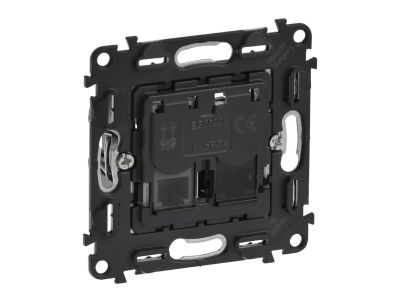

Gniazdo teleinformatyczne 753032 łączy w jednym module złącza RJ11 (telefoniczne) i RJ45 kategorii 6 UTP. Wyposażone w szybkozłącze LCS2 umożliwia sprawny i pewny montaż przewodów jedno- i wielordzeniowych w zakresie AWG 22–26. Podwójny kod kolorystyczny oraz oznaczenia zgodne ze schematami 568A i 568B ułatwiają prawidłowe okablowanie. Przezroczysta osłona przeciwpyłowa chroni styki przed zabrudzeniem, a metalowy uchwyt montażowy zapewnia stabilne osadzenie w puszce za pomocą pazurków lub wkrętów.

• Złącze LCS2: Szybkie łączenie przewodów bez użycia narzędzi – oszczędność czasu przy instalacji.
• Podwójny kod kolorystyczny 568A/B: Eliminacja ryzyka pomyłki okablowania i zgodność z dwoma standardami sieciowymi.
• Przezroczysta osłona przeciwpyłowa: Ochrona styków przed kurzem i zanieczyszczeniami podczas eksploatacji.
• Metalowy uchwyt montażowy (pazurki/wkręty): Elastyczny montaż w różnych typach puszek instalacyjnych.
• Zgodność z systemem Valena In'Matic / Allure: Możliwość personalizacji plakietkami oraz ramkami dekoracyjnymi.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz standardu DIN dla złącz teleinformatycznych kategorii 6 UTP. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo 753032 przeznaczone jest do budowy sieci strukturalnych w instalacjach niskoprądowych. Sprawdza się zarówno w domowych, jak i biurowych systemach teleinformatycznych.

• Punkty abonenckie sieci Ethernet (RJ45 kat.6 UTP) – transmisja danych z szybkością do 1 Gb/s.
• Przyłącza telefoniczne (RJ11) dla aparatów analogowych i cyfrowych.
• Współpraca z ramkami i modułami systemu Valena In'Matic / Allure w projektach multi-gniazd.
• Zastosowanie w okablowaniu poziomym w szafach telekomunikacyjnych oraz puszkach natynkowych/ podtynkowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi w zakresie instalacji niskoprądowych). Przed rozpoczęciem prac należy odłączyć napięcie w obwodach sąsiednich (jeśli występują). Gniazdo mocuje się do puszki za pomocą pazurków lub wkrętów przez metalowy uchwyt. Przewody wprowadza się do złącza LCS2 zgodnie z kodem kolorystycznym (568A lub 568B), używając przewodów jedno- lub wielordzeniowych AWG 22–26. Przekrój przewodów oraz siła zacisku muszą być zgodne z dokumentacją producenta. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączenia miernikiem.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie. Model 753032 nie oferuje podświetlenia – jest to pasywne gniazdo teleinformatyczne przeznaczone do transmisji sygnałów danych i głosu.
• Jaki stopień ochrony zapewnia osłona przeciwpyłowa? Producent nie podaje konkretnego stopnia IP. Osłona przeciwpyłowa chroni styki przed osadzaniem się kurzu w warunkach typowej eksploatacji wewnątrz pomieszczeń.
• Czy można podłączyć przewód wielordzeniowy? Tak. Złącze LCS2 akceptuje zarówno przewody z pojedynczym rdzeniem (AWG 22–26), jak i przewody wielordzeniowe o tych samych przekrojach.
