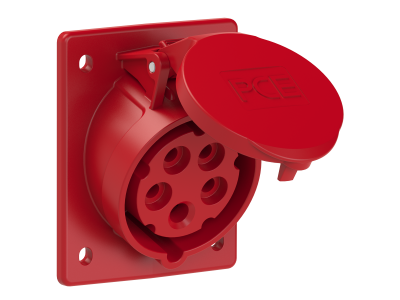

Gniazdo tablicowe skośne 16A 3P+Z+N 400V 50/60Hz 6h IP44/54 | 415-6 PCE

Opis i Kluczowe Cechy

Gniazdo tablicowe skośne marki PCE, model 415-6, to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją styków 3P+Z+N (5-polowe), co pozwala na bezpieczne i stabilne zasilanie odbiorników trójfazowych napięciem znamionowym 400V przy częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu (godzina 6h) jest zgodne ze standardami międzynarodowymi, co zapewnia pełną kompatybilność z wtyczkami CEE.

• Konstrukcja skośna: Specjalnie zaprojektowany kąt nachylenia ułatwia podłączanie i odłączanie wtyczek, redukując naprężenia mechaniczne działające na przewód oraz samo gniazdo.
• Stopień ochrony IP44/54: Zapewnia skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co jest kluczowe w warunkach warsztatowych.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa odpornego na uderzenia oraz promieniowanie UV gwarantuje długowieczność produktu nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Gniazdo spełnia wymagania normy IEC/EN 60309-1 oraz 60309-2, co potwierdza jego pełną zamienność z innymi certyfikowanymi osprzętami siłowymi. Dzięki zachowaniu najwyższych standardów produkcji przez firmę PCE, użytkownik otrzymuje gwarancję niezawodności styków oraz odpowiedniej izolacji elektrycznej, co bezpośrednio przekłada się na bezpieczeństwo przeciwpożarowe i ochronę przeciwporażeniową w zakładzie pracy.

Zastosowanie

Gniazdo tablicowe 415-6 znajduje szerokie zastosowanie w sektorze przemysłowym i rzemieślniczym. Jest to idealne rozwiązanie do montażu w:

• Rozdzielnicach elektrycznych: Zarówno stacjonarnych, jak i przenośnych zestawach zasilających.
• Tablicach sterowniczych: Wykorzystywanych do zasilania maszyn produkcyjnych, tokarek czy frezarek.
• Warsztatach i garażach: Gdzie wymagane jest solidne przyłącze dla elektronarzędzi o dużej mocy.
• Halach produkcyjnych: Jako stały punkt poboru energii dla linii technologicznych.

Wskazówki Montażowe

Montaż gniazda tablicowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworu: Należy wykonać otwór montażowy zgodnie z wymiarami kołnierza gniazda, aby zapewnić stabilne osadzenie.
• Podłączenie przewodów: Przewody o odpowiednim przekroju należy odizolować i pewnie osadzić w zaciskach śrubowych. Zaleca się stosowanie tulejek zaciskowych na końcach żył typu linka.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków pod obciążeniem.
• Uszczelnienie: W przypadku montażu w miejscach narażonych na wilgoć, należy upewnić się, że uszczelka pod kołnierzem przylega idealnie do powierzchni montażowej.

FAQ

1. Czy gniazdo posiada klapkę zabezpieczającą?
Tak, gniazdo wyposażone jest w samopowracającą klapkę ochronną, która chroni styki przed zabrudzeniem i wilgocią, gdy wtyczka nie jest włożona.

2. Czy można zamontować to gniazdo bezpośrednio na ścianie?
Jest to gniazdo tablicowe, przeznaczone do montażu w obudowach, tablicach lub rozdzielnicach. Do montażu natynkowego należy wybrać dedykowane gniazda ścienne z puszką.

3. Jaki jest stopień ochrony po włożeniu wtyczki?
Przy zastosowaniu kompatybilnej wtyczki o stopniu ochrony IP44 lub wyższym, cały zestaw zachowuje szczelność na poziomie IP44, co pozwala na bezpieczną pracę w zapylonych i wilgotnych pomieszczeniach.
