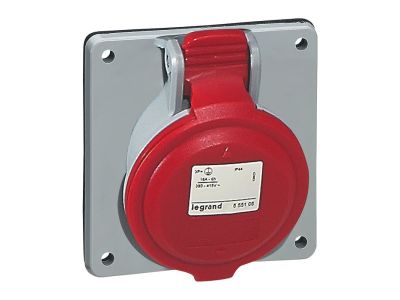

Gniazdo tablicowe przemysłowe, 32A, 3P+N+Z, 400V, IP44, P17 Tempra Pro | 555289 Legrand

Opis i Kluczowe Cechy

Gniazdo tablicowe przemysłowe P17 Tempra Pro (symbol 555289) o prądzie znamionowym 32 A i układzie 3P+N+Z zapewnia bezpieczne zasilanie odbiorników w sieciach trójfazowych 400 V (napięcie pracy 200–250 V~). Zastosowanie wytrzymałego poliamidu 6 oraz stopień ochrony IP44 gwarantują niezawodność w wymagających warunkach przemysłowych. Szerokość modułu nie została podana; produkt przeznaczony jest do montażu w tablicach rozdzielczych.

• Prąd znamionowy 32 A: umożliwia podłączenie urządzeń o znacznym poborze mocy bez ryzyka przeciążenia styków.
• Układ 3P+N+Z: kompatybilny z instalacjami trójfazowymi z przewodem neutralnym i ochronnym, zapewnia pełną funkcjonalność w sieciach TN-S/TN-C-S.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, umożliwiając pracę w wilgotnych i zapylonych środowiskach.
• Wytrzymałość na uderzenia IK09: odporność na udary mechaniczne (5 J), co zwiększa trwałość w miejscach narażonych na przypadkowe uderzenia.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o przekroju dobranym do prądu 32 A.

Zgodność z Normami

Gniazdo spełnia wymagania norm IEC/EN 60309-1 oraz IEC/EN 60309-2. Ponadto charakteryzuje się wytrzymałością na żar: 850 °C dla wspornika części czynnych i 650 °C dla obudowy, co potwierdza wysoką odporność termiczną. Produkt posiada certyfikat CE.

Zastosowanie

Gniazdo tablicowe P17 Tempra Pro dedykowane jest do stacjonarnego zasilania odbiorników przemysłowych w rozdzielnicach i tablicach rozdzielczych. Sprawdza się w następujących scenariuszach:

• Zasilanie maszyn produkcyjnych, urządzeń warsztatowych i linii technologicznych.
• Dystrybucja energii w halach produkcyjnych, magazynach i obiektach przemysłowych.
• Podłączenie tymczasowych odbiorników w systemach budowlanych i eventowych (zgodnie z wymogami IP44).
• Instalacje w pomieszczeniach o podwyższonej wilgotności (np. myjnie, rozlewnie) – dzięki ochronie IP44.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio w puszce tablicowej – sposób montażu należy dostosować do konstrukcji rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 32 A. Momenty dokręcania zacisków śrubowych – stosować wartości podane w dokumentacji producenta.

FAQ

• Jaki stopień ochrony ma to gniazdo? Stopień ochrony to IP44, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku.
• Czy gniazdo jest odporne na uderzenia mechaniczne? Tak, wytrzymałość na uderzenia wynosi IK09 (5 J), co zapewnia odporność na przypadkowe udary podczas eksploatacji.
• Jakie napięcie pracy jest zalecane? Z danych producenta wynika, że napięcie pracy wynosi od 200 do 250 V~ (fazowe), co odpowiada standardowym sieciom trójfazowym 400 V między fazami.
