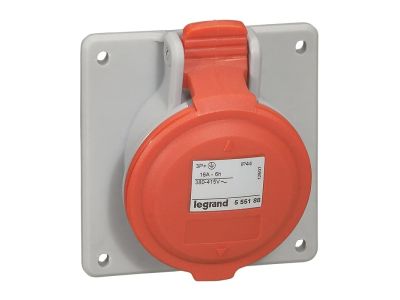

Gniazdo tablicowe przemysłowe, 16A, 3P+N+Z, 400V, IP44, P17 Tempra Pro | 555189 Legrand

Opis i Kluczowe Cechy

Gniazdo tablicowe przemysłowe P17 Tempra Pro o symbolu 555189 to solidne złącze zasilające przeznaczone do montażu w rozdzielnicach i szafach sterowniczych. Zaprojektowane do pracy w obwodach trójfazowych z przewodem neutralnym i ochronnym (3P+N+Z) przy prądzie znamionowym 16 A i napięciu do 415 V~. Obudowa z poliamidu 6 gwarantuje wytrzymałość mechaniczną i termiczną (wsporniki części czynnych – wytrzymałość na żar 850°C, obudowa – 650°C), a stopień ochrony IP44 zapewnia odporność na bryzgi wody. Dodatkowo klasa odporności na uderzenia IK09 chroni przed przypadkowym uszkodzeniem mechanicznym. Wyposażone w zaciski śrubowe ułatwiające pewne i trwałe podłączenie przewodów.

• Prąd znamionowy 16 A: umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy w instalacjach trójfazowych bez ryzyka przegrzania styków.
• Wykonanie 3P+N+Z: zapewnia kompletną dystrybucję energii w systemach TN-S z jednoczesną ochroną przez przewodem ochronnym (PE).
• Napięcie pracy od 380 do 415 V~: gwarantuje kompatybilność z europejskimi sieciami nn 400 V, także w warunkach wahań napięcia.
• Stopień ochrony IP44 i odporność IK09: chroni przed bryzgami wody i uderzeniami mechanicznymi, co sprawdza się w warunkach przemysłowych i na budowach.
• Zaciski śrubowe w obudowie z poliamidu 6: ułatwiają trwałe podłączenie przewodów o odpowiednim przekroju, a materiał zapewnia wysoką wytrzymałość termiczną (850°C na części czynne).

Zgodność z Normami

Gniazdo jest zgodne z normami IEC/EN 60309-1 oraz IEC/EN 60309-2, które określają wymagania dla gniazd i wtyczek przemysłowych. Posiada certyfikat CE. Wytrzymałość na żar: wsporniki części czynnych – 850°C, obudowa – 650°C, co potwierdza odporność na wysoką temperaturę w przypadku zwarć.

Zastosowanie

Gniazdo tablicowe przemysłowe P17 Tempra Pro znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szafach sterowniczych oraz w miejscach wymagających odpornych i bezpiecznych złączy zasilających.

• Zasilanie maszyn i urządzeń przemysłowych w systemach trójfazowych z osobnym przewodem neutralnym i ochronnym.
• Podłączenie odbiorników mobilnych na halach produkcyjnych i budowach (gniazdo tablicowe jako źródło zasilania dla wtyczek przemysłowych).
• Dystrybucja energii w rozdzielnicach elektrycznych w obiektach komercyjnych i użyteczności publicznej.
• Stosowanie w instalacjach tymczasowych lub stałych wymagających stopnia ochrony IP44 i odporności na uderzenia.

Wskazówki Montażowe

Montaż gniazda tablicowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Gniazdo montuje się w płycie montażowej rozdzielnicy lub szafie sterowniczej (zgodnie z przeznaczeniem). Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju dobranym do prądu 16 A. Moment dokręcania stosuj zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń i przeprowadź wymagane próby.

FAQ

• Czy gniazdo jest przystosowane do pracy ciągłej przy prądzie 16 A? Tak, prąd znamionowy 16 A określa maksymalny dopuszczalny prąd obciążenia ciągłego w warunkach znamionowych.
• Jaki stopień ochrony i odporność na uderzenia ma to gniazdo? Stopień ochrony IP44 (ochrona przed bryzgami wody i ciałami stałymi >1 mm) oraz odporność na uderzenia IK09 (energia uderzenia 10 J).
• Czy gniazdo jest zgodne z normami IEC/EN 60309? Tak, produkt spełnia wymagania norm IEC/EN 60309-1 oraz IEC/EN 60309-2 dla gniazd i wtyczek przemysłowych.
