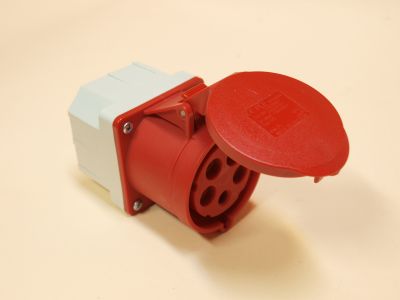

Gniazdo tablicowe proste z puszką 16A 3P+Z+N 400V 50/60Hz 4h IP44 | 315-6P PCE

Alternatywny kod produktu: 5907711106760

Opis i Kluczowe Cechy

Gniazdo tablicowe proste z puszką 315-6P o prądzie znamionowym 16 A i napięciu 400 V AC przeznaczone jest do wyprowadzenia trójfazowego zasilania z rozdzielnic oraz tablic elektrycznych. Konfiguracja 3P+Z+N umożliwia podłączenie odbiorników wymagających przewodu neutralnego, a stopień ochrony IP44 gwarantuje niezawodną pracę w środowiskach o podwyższonej wilgotności i zapyleniu.

• Prąd znamionowy 16 A: bezpieczna i stabilna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 400 V AC 50/60 Hz: zasilanie urządzeń trójfazowych oraz odbiorników wymagających napięcia międzyfazowego.
• Stopień ochrony IP44: ochrona przed bryzgami wody z każdego kierunku oraz przed ciałami stałymi o średnicy powyżej 1 mm – idealne do warsztatów i hal produkcyjnych.
• Konfiguracja 3P+Z+N (5-biegunowa): umożliwia podłączenie zarówno odbiorników trójfazowych, jak i tych wymagających przewodu neutralnego, zgodnie ze standardami instalacyjnymi.
• Pozycja godzinowa 4h: oznaczenie położenia biernego wtyku zgodne z systemem IEC 60309, co zapewnia jednoznaczność przyłączania i unikanie pomyłek fazowania.

Zgodność z Normami

Gniazdo tablicowe 315-6P jest zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo przeznaczone jest do wyprowadzenia trójfazowego napięcia z tablic rozdzielczych, umożliwiając szybkie i bezpieczne przyłączanie odbiorników w środowisku przemysłowym i warsztatowym.

• Zasilanie maszyn produkcyjnych w halach przemysłowych – stałe gniazdo w tablicy dla urządzeń wymagających 5-żyłowego przyłącza.
• Podłączenie narzędzi trójfazowych w warsztatach i garażach – możliwość bezpośredniego wpięcia wtyku bez dodatkowych przedłużaczy.
• Zasilanie urządzeń w strefach o podwyższonej wilgotności (np. myjnie, hale obróbki mokrej) – dzięki IP44 odpornym na bryzgi.
• Rozdzielnice w obiektach tymczasowych i na budowach – szybki dostęp do gniazda z bezpiecznym połączeniem ochronnym (Z).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo przeznaczone jest do montażu w puszce tablicowej lub rozdzielnicy – należy je zamocować zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 16 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Przed uruchomieniem sprawdzić poprawność przyłączenia przewodu ochronnego (PE).

FAQ

• Jaki stopień ochrony IP ma to gniazdo? Stopień ochrony IP44 – chroni przed bryzgami wody z każdego kierunku oraz przed ciałami stałymi większymi niż 1 mm.
• Jakie napięcie i prąd znamionowy? Napięcie znamionowe 400 V AC (50/60 Hz), prąd znamionowy 16 A. Konfiguracja 3P+Z+N umożliwia podłączenie odbiorników trójfazowych z przewodem neutralnym.
• Co oznacza oznaczenie 4h? Określa położenie biernego wtyku w systemie IEC 60309 (godzina 4 na tarczy zegara). Zapewnia to jednoznaczne kodowanie mechaniczne, które uniemożliwia przypadkowe włożenie wtyku o innym położeniu.
