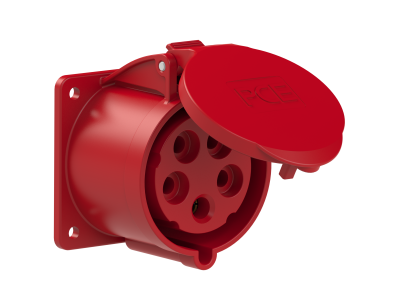

Gniazdo tablicowe proste 32A 3P+Z+N 400V 50/60Hz 6h IP44 kołnierz 75x75 | 325-6f7 PCE

Opis i Kluczowe Cechy

Gniazdo tablicowe proste marki PCE o numerze katalogowym 325-6f7 to profesjonalne rozwiązanie przeznaczone do zasilania maszyn i urządzeń wymagających stabilnego połączenia trójfazowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A, co pozwala na bezpieczną pracę pod dużym obciążeniem w instalacjach przemysłowych. Konfiguracja styków 3P+Z+N (5-polowe) zapewnia pełną kompatybilność z systemami zasilania 400V o częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla napięć w zakresie 380-415V.

• Wysoka obciążalność: Prąd znamionowy 32A umożliwia zasilanie zaawansowanych maszyn produkcyjnych i elektronarzędzi.
• Stopień ochrony IP44: Zapewnia odporność na wnikanie ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku.
• Kompaktowy kołnierz: Wymiary kołnierza 75x75 mm pozwalają na optymalne zagospodarowanie miejsca na płycie montażowej rozdzielnicy.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzyw sztucznych gwarantuje odporność na uderzenia oraz zmienne warunki panujące w halach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu siłowego. Gniazdo spełnia wymagania normy IEC/EN 60309-1 oraz 60309-2, co gwarantuje pełną zamienność z wtyczkami innych producentów zachowujących ten sam standard. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Gniazdo tablicowe PCE 32A znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i szybkość podłączenia odbiorników siłowych. Idealnie sprawdza się w:

• Rozdzielnicach stacjonarnych i przenośnych: Jako punkt odbioru energii w prefabrykowanych zestawach zasilających.
• Halach produkcyjnych: Do zasilania obrabiarek, wtryskarek oraz linii montażowych.
• Warsztatach i garażach: Umożliwiając podłączenie kompresorów, spawarek czy podnośników.
• Zapleczach technicznych: W obiektach użyteczności publicznej i magazynach.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworu: Należy wyciąć otwór montażowy dopasowany do rozstawu śrub kołnierza 75x75 mm.
• Podłączenie przewodów: Należy zdjąć izolację z przewodów na odpowiednią długość i solidnie dokręcić zaciski śrubowe, zachowując odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.
• Uszczelnienie: W przypadku montażu w miejscach narażonych na wilgoć, warto zastosować dodatkową uszczelkę pod kołnierzem, aby zachować deklarowany stopień ochrony IP44.
• Weryfikacja: Po zakończeniu montażu należy sprawdzić poprawność kolejności faz oraz ciągłość przewodu ochronnego (PE).

FAQ

1. Czy gniazdo posiada klapkę zabezpieczającą?
Tak, gniazdo wyposażone jest w ergonomiczną klapkę na sprężynie, która chroni styki przed zanieczyszczeniami i wilgocią, gdy wtyczka nie jest włożona.

2. Jaki jest rozstaw śrub montażowych dla kołnierza 75x75?
Standardowy rozstaw śrub dla tego modelu wynosi 60x60 mm, co pozwala na szybką instalację w większości typowych obudów i tablic.

3. Czy gniazdo nadaje się do użytku na zewnątrz?
Dzięki stopniu ochrony IP44 gniazdo może być stosowane w miejscach zadaszonych lub wewnątrz obudów zewnętrznych, gdzie nie jest narażone na bezpośrednie, silne strumienie wody.
