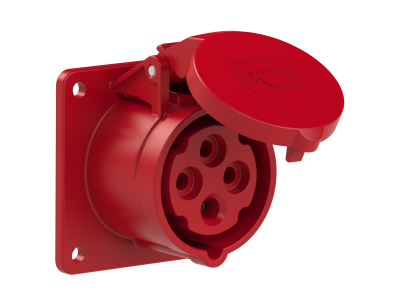

Gniazdo tablicowe proste 16A 3P+Z 400V 50/60Hz 6h IP4 kołnierz 75x75 | 314-6f7 PCE

Opis i Kluczowe Cechy

Gniazdo tablicowe proste marki PCE to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją styków 3P+Z (trzy fazy plus uziemienie), co pozwala na bezpieczne i stabilne zasilanie odbiorników trójfazowych pracujących pod napięciem znamionowym 400V przy częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla systemów zasilania o tym napięciu.

• Solidna konstrukcja: Wykonanie z wysokiej jakości tworzyw sztucznych odpornych na uderzenia oraz promieniowanie UV gwarantuje długowieczność produktu.
• Stopień ochrony IP44: Zapewnia skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku.
• Kompaktowy kołnierz: Standardowy wymiar kołnierza 75x75 mm umożliwia łatwą integrację z większością dostępnych na rynku obudów i rozdzielnic.
• Styki mosiężne: Zastosowanie wysokoprzewodzącego mosiądzu minimalizuje straty energii i zapobiega nadmiernemu nagrzewaniu się punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu siłowego. Spełnia wymagania normy IEC/EN 60309-1 oraz 60309-2, co jest gwarancją pełnej kompatybilności z wtyczkami innych producentów zachowujących ten sam standard. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia na terenie Unii Europejskiej.

Zastosowanie

Gniazdo tablicowe PCE 314-6f7 znajduje szerokie zastosowanie w sektorze przemysłowym i rzemieślniczym. Jest idealnym rozwiązaniem do montażu w:

• Rozdzielnicach stacjonarnych i przenośnych zestawach zasilających.
• Tablicach sterowniczych maszyn produkcyjnych i obrabiarek.
• Warsztatach mechanicznych i garażach do zasilania elektronarzędzi dużej mocy.
• Halach magazynowych oraz obiektach infrastruktury technicznej.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworu: Należy przygotować otwór montażowy odpowiadający rozstawowi śrub na kołnierzu 75x75 mm.
• Podłączenie przewodów: Przewody zasilające należy odizolować na odpowiednią długość i solidnie dokręcić w zaciskach śrubowych, dbając o zachowanie właściwej kolejności faz.
• Uszczelnienie: W przypadku montażu w miejscach narażonych na wilgoć, zaleca się stosowanie dedykowanych uszczelek pod kołnierz, aby zachować deklarowany stopień ochrony IP.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby zapobiec poluzowaniu się przewodów pod wpływem drgań maszyn.

FAQ

1. Czy gniazdo posiada klapkę zabezpieczającą?
Tak, gniazdo wyposażone jest w samopowracającą klapkę ochronną, która chroni wnętrze przed zanieczyszczeniami i wilgocią, gdy wtyczka nie jest włożona.

2. Czy można zamontować to gniazdo bezpośrednio na ścianie?
Jest to gniazdo tablicowe (do wbudowania). Do montażu natynkowego należy zastosować odpowiednią puszkę natynkową lub wybrać dedykowane gniazdo ścienne.

3. Jaki jest rozstaw śrub montażowych?
Standardowy kołnierz 75x75 mm posiada otwory montażowe rozmieszczone symetrycznie, co ułatwia prefabrykację rozdzielnic.
