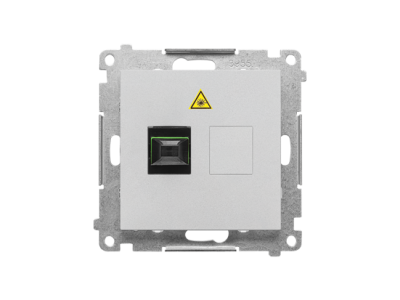

Gniazdo światłowodowe / optyczne pojedyncze SC/APC (moduł), Aluminium mat Simon 55 | TGS1.01/143 Kontakt Simon

Alternatywny kod produktu: WMDA-P98xx7-143

Opis i Kluczowe Cechy

Gniazdo światłowodowe SC/APC w aluminiowej obudowie Simon 55 to precyzyjne rozwiązanie do montażu w szafach dystrybucyjnych, patch panelach i urządzeniach sieciowych. Charakteryzuje się wysoką dokładnością centrowania włókna, co minimalizuje straty tłumienia sygnału. Aluminiowa obudowa zapewnia trwałość mechaniczną i skuteczną odprowadzanie ciepła, a kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni.

• Typ złącza SC/APC: Zapewnia niskie straty tłumienia (typowo 0,2 dB) dzięki kątowemu polerowaniu powierzchni styku (8°), co redukuje odbicia sygnału i tłumienie zwrotne.
• Obudowa aluminiowa Simon 55: Wysoka odporność na korozję, dobre parametry termiczne i mechaniczna wytrzymałość – idealne dla środowisk przemysłowych i telekomunikacyjnych.
• Modułowa konstrukcja: Możliwość montażu w standardowych patch panelach 19" lub bezpośrednio w urządzeniach sieciowych, zgodnie z normami EIA/TIA-568.
• Precyzyjne prowadzenie włókna: Zapewnia stabilne połączenie z zachowaniem odpowiedniego promienia gięcia, co chroni włókno przed mikropęknięciami.
• Odporność na warunki środowiskowe: Spełnia wymagania dotyczące pracy w zakresie temperatur od -40°C do +85°C, odporny na wilgoć i pył.

Zgodność z Normami

Gniazdo spełnia wymagania norm międzynarodowych dla złącz światłowodowych, w tym IEC 61754-4 (SC) i TIA/EIA-568. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa.

Zastosowanie

Gniazdo światłowodowe SC/APC w aluminiowej obudowie Simon 55 jest dedykowane do sieci telekomunikacyjnych, centrów danych oraz przemysłowych systemów transmisji danych.

• Montaż w szafach dystrybucyjnych i patch panelach 19" – organizacja okablowania światłowodowego.
• Złącza końcowe w krosownicach i switchach sieciowych – precyzyjne i stabilne połączenia.
• Instalacje w środowiskach o podwyższonych wymaganiach termicznych i mechanicznych (np. przemysł, centra danych).
• Sieci FTTx (Fiber to the x) – zakończenia światłowodów w punktach dystrybucyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z doświadczeniem w okablowaniu światłowodowym. Przed rozpoczęciem prac upewnij się, że włókno jest odpowiednio przygotowane (cięte, polerowane i czyste). Wkręć gniazdo w odpowiedni slot patch panelu lub urządzenia, dbając o równomierne dokręcenie. Unikaj zginania kabla światłowodowego poniżej minimalnego promienia gięcia (zalecany >30 mm). Po montażu przeprowadź test tłumienności przy użyciu reflektometru lub miernika optycznego, aby potwierdzić jakość połączenia.

FAQ

• Jakie jest typowe tłumienie wtrąceniowe złącza SC/APC? W standardowych warunkach tłumienie wynosi około 0,2 dB przy 1550 nm, co zapewnia niskie straty sygnału.
• Czy gniazdo jest kompatybilne z innymi typami złącz światłowodowych? Gniazdo SC/APC jest dedykowane wyłącznie do złącz typu SC z polerowaniem APC. Nie jest kompatybilne z innymi standardami (np. ST, LC, FC).
• Jaki jest zalecany promień gięcia kabla światłowodowego przy gnieździe? Zaleca się zachowanie minimalnego promienia gięcia 30 mm, aby unikać mikropęknięć włókna i zachować stabilność połączenia optycznego.
