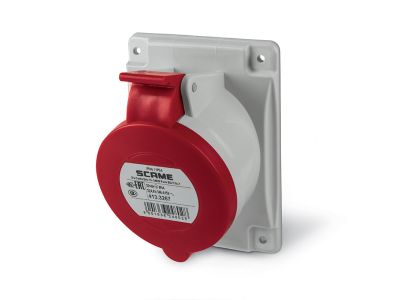

Gniazdo stałe 32A/5B OPTIMA IP44 tablicowe | 413.3267 Scame

Opis i Kluczowe Cechy

Gniazdo stałe tablicowe z renomowanej serii OPTIMA marki SCAME to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Prąd znamionowy o wartości 32A pozwala na bezpieczne i stabilne zasilanie maszyn oraz urządzeń o dużej mocy, minimalizując ryzyko przegrzania styków przy długotrwałym obciążeniu. Konstrukcja pięciobiegunowa (3P+N+E) zapewnia pełną kompatybilność z trójfazowymi systemami zasilania, oferując niezbędne bezpieczeństwo dzięki dedykowanemu torowi ochronnemu.

• Stopień ochrony IP44: Zapewnia skuteczną barierę przed bryzgami wody z dowolnego kierunku oraz wnikaniem ciał obcych o średnicy powyżej 1 mm, co jest kluczowe w środowiskach warsztatowych i halach produkcyjnych.
• Seria OPTIMA: Charakteryzuje się ergonomicznym kształtem oraz zastosowaniem wysokiej jakości tworzyw termoplastycznych, które są odporne na uderzenia mechaniczne oraz działanie czynników chemicznych.
• Zaciski śrubowe: Wyposażone w solidne śruby dociskowe, które gwarantują trwały styk elektryczny i odporność na poluzowanie pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Gniazdo spełnia wymagania normy IEC 60309-1 oraz IEC 60309-2, co gwarantuje pełną zamienność i współpracę z wtyczkami innych producentów zachowujących ten sam standard przemysłowy. Materiały użyte do produkcji są wolne od związków halogenowych, co podnosi poziom bezpieczeństwa przeciwpożarowego, nie emitując toksycznych gazów w przypadku kontaktu z ogniem.

Zastosowanie

Gniazdo tablicowe SCAME 413.3267 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji rozdzielnic: Idealne do montażu w szafach sterowniczych oraz rozdzielnicach budowlanych i stacjonarnych.
• Przemyśle ciężkim: Zasilanie obrabiarek, linii produkcyjnych oraz kompresorów.
• Infrastrukturze eventowej: Wykorzystywane w mobilnych systemach zasilania scenicznego i wystawienniczego.
• Warsztatach i garażach: Jako punkt poboru mocy dla spawarek, przecinarek plazmowych i innych urządzeń siłowych.

Wskazówki Montażowe

Podczas instalacji gniazda stałego tablicowego należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie otworu: Montaż wymaga wykonania precyzyjnego wycięcia w tablicy lub obudowie zgodnie z wymiarami kołnierza gniazda.
• Podłączenie przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 32A. Końcówki żył typu linka powinny być zakończone tulejkami zaciskowymi, co zapobiega przecinaniu drucików miedzianych przez śrubę dociskową.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania zacisków, aby zapewnić optymalną przewodność i uniknąć uszkodzenia gwintów.
• Szczelność: W przypadku montażu w miejscach narażonych na wilgoć, warto zastosować dodatkową uszczelkę pod kołnierzem, aby utrzymać deklarowany stopień ochrony IP.

FAQ

1. Czy gniazdo posiada klapkę zabezpieczającą?
Tak, gniazdo wyposażone jest w samopowrotną klapkę ochronną, która chroni wnętrze przed zanieczyszczeniami, gdy wtyczka nie jest włożona.

2. Czy produkt jest odporny na promieniowanie UV?
Tak, tworzywo sztuczne użyte w serii OPTIMA jest stabilizowane UV, co pozwala na montaż gniazda w miejscach narażonych na bezpośrednie działanie promieni słonecznych bez ryzyka kruszenia materiału.

3. Jaki jest układ pinów w tym modelu?
Jest to standardowy układ dla 5 biegunów (3 fazy + neutralny + uziemienie), gdzie styk ochronny znajduje się na godzinie 6:00.
