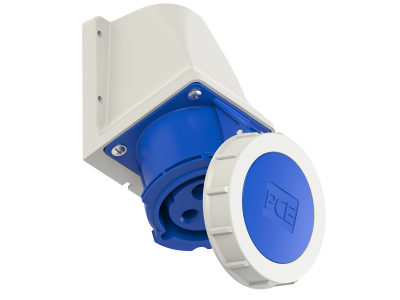

Gniazdo stałe 32A 2P+Z 230V 50/60Hz 4h IP67 | 1232-6 PCE

Alternatywny kod produktu: 9003399145544

Opis i Kluczowe Cechy

Gniazdo stałe 32A 2P+Z 230V 50/60Hz 4h IP67 (symbol 1232-6) to przemysłowe złącze przeznaczone do zasilania odbiorników o znacznym poborze mocy. Dzięki prądowi znamionowemu 32 A umożliwia bezpieczne podłączenie urządzeń o mocy do 7,3 kW (przy 230 V). Stopień ochrony IP67 gwarantuje szczelność przed pyłem i wodą, a pozycja godzinowa 4h zapewnia kompatybilność z systemem wtyków według IEC 60309.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach jednozasilających odbiorniki o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie 230 V / częstotliwość 50/60 Hz: Przystosowane do sieci jednofazowych występujących powszechnie w Europie i innych regionach – działa zarówno przy 50, jak i 60 Hz.
• Stopień ochrony IP67: Pyłoszczelne oraz odporne na chwilowe zanurzenie w wodzie – idealne do pracy na zewnątrz, na placach budów i w środowiskach wilgotnych.
• Układ 2P+Z (2 bieguny + styk ochronny): Umożliwia podłączenie urządzeń jednofazowych z uziemieniem, co zwiększa bezpieczeństwo użytkowników.
• Pozycja godzinowa 4h: Kodowanie mechaniczne zapobiega przypadkowemu włożeniu wtyczki o innym przeznaczeniu napięciowym/prądowym, eliminując ryzyko pomyłki w instalacjach wielonapięciowych.

Zgodność z Normami

Gniazdo spełnia wymagania odpowiednich europejskich norm dotyczących złącz przemysłowych oraz posiada oznaczenie CE. Jest zgodne z wymogami systemu IEC 60309 (dot. pozycji kodowej 4h). Produkt przeznaczony do użytku w instalacjach niskiego napięcia zgodnych z normą DIN VDE.

Zastosowanie

Gniazdo stałe 32A 2P+Z 4h IP67 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne zasilanie odbiorników w trudnych warunkach środowiskowych. Doskonale sprawdzi się w instalacjach:

• Przemysłowych – zasilanie maszyn, urządzeń produkcyjnych, linii montażowych.
• Budowlanych – na placach budowy, w tymczasowych rozdzielnicach i przedłużaczach.
• Rolniczych – do podłączania pomp, wentylacji, dojarek i innych urządzeń w oborach czy na polu.
• Handlowych i eventowych – w namiotach, kontenerach, na straganach oraz w obiektach tymczasowych.
• Domowych – w warsztatach, garażach, piwnicach, przy likwidacji instalacji stałych na zewnątrz budynku.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany wyłącznie przez osobę posiadającą uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu w odpowiedniej puszce instalacyjnej (np. natynkowej lub podtynkowej) o stopniu ochrony dostosowanym do miejsca instalacji. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A (zalecany min. 4 mm² Cu, w zależności od długości i sposobu ułożenia). Połączenia wykonaj z zachowaniem odpowiedniego momentu dokręcania zacisków (zgodnie z dokumentacją producenta). Gniazdo można również montować w rozdzielnicach szczelnych lub na szynie TH35 (jeśli wyposażone w podstawę dedykowaną).

FAQ

• Jaki stopień ochrony ma to gniazdo? Gniazdo posiada stopień ochrony IP67 – jest pyłoszczelne oraz odporne na chwilowe zanurzenie w wodzie (do 1 m przez 30 minut). Nadaje się do użytku na zewnątrz i w miejscach narażonych na zachlapanie.
• Co oznacza oznaczenie „4h”? Pozycja godzinowa 4h określa kąt położenia wtyku względem osi w gnieździe (patrząc od strony styków). Jest to norma IEC 60309 – różne pozycje oznaczają różne zakresy napięć i prądów, co zapobiega przypadkowemu włożeniu wtyczki o innym przeznaczeniu. W tym przypadku pozycja 4h odpowiada napięciu 220–240 V i prądowi 16–32 A.
• Czy gniazdo działa zarówno przy 50 Hz, jak i 60 Hz? Tak, jest przystosowane do częstotliwości 50/60 Hz, więc może być używane w sieciach europejskich (50 Hz) oraz np. w Ameryce Północnej (60 Hz) – pod warunkiem zgodności napięcia 230 V.
