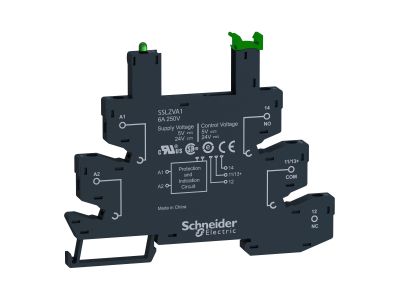

Gniazdo ssl LED 5V DC, 6A Zelio Solid State Relays | SSLZVA1 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo SSL LED 5V DC, 6A Zelio Solid State Relays (symbol SSLZVA1) od Schneider Electric to kompaktowe akcesorium do montażu przekaźników półprzewodnikowych typu slim. Wyposażone w zaciski śrubowe, wskaźnik LED napięcia wejściowego oraz obwód ochrony przed odwrotną polaryzacją. Szerokość modułu wynosi zaledwie 6 mm, co ułatwia zabudowę w ciasnych szafach sterowniczych.

• Napięcie znamionowe 5 V DC: umożliwia bezpieczne sterowanie SSR z niskonapięciowych obwodów sterujących, kompatybilne z typowymi sygnałami PLC i sterowników.
• Prąd znamionowy 6 A: zapewnia odpowiednią obciążalność dla większości standardowych aplikacji z przekaźnikami półprzewodnikowymi.
• Wskaźnik LED napięcia wejściowego: ułatwia szybką diagnostykę i wizualne potwierdzenie obecności napięcia sterującego bez użycia miernika.
• Ochrona przed odwrotną polaryzacją: zabezpiecza gniazdo oraz podłączony przekaźnik przed uszkodzeniem w przypadku błędnego podłączenia zasilania.
• Zielona dźwignia blokowania/odblokowania przekaźnika: umożliwia szybki montaż i wymianę SSR bez użycia narzędzi, skracając czas konserwacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza bezpieczeństwo i jakość wykonania zgodną ze standardami branży elektrotechnicznej.

Zastosowanie

Gniazdo SSLZVA1 przeznaczone jest do montażu przekaźników półprzewodnikowych (SSR) w szafach sterowniczych, rozdzielnicach i pulpitach operatorskich. Sprawdza się w następujących scenariuszach:

• Sterowanie obwodami grzewczymi, oświetleniowymi i silnikowymi za pośrednictwem SSR z sygnałem 5 V DC.
• Budowa systemów automatyki budynkowej i przemysłowej wymagających kompaktowych gniazd do przekaźników.
• Sygnalizacja pracy urządzeń – dioda LED informuje o obecności napięcia sterującego.
• Zastępowanie tradycyjnych przekaźników elektromechanicznych w aplikacjach wymagających cichej pracy i długiej żywotności (bezstykowe przełączanie).

Wskazówki Montażowe

Montaż gniazda musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu na szynie DIN TH35 (TS35). Szerokość modułu 6 mm pozwala na zabudowę w szeregu z innymi urządzeniami modularnymi. Przekrój przewodów należy dobrać do prądu znamionowego 6 A, a moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta (zalecany moment: 0,5 Nm, o ile podano w instrukcji). Po zamontowaniu przekaźnika sprawdź poprawność zablokowania zieloną dźwignią.

FAQ

• Czy gniazdo ma wbudowany przekaźnik półprzewodnikowy? Nie, jest to gniazdo przeznaczone do montażu zewnętrznego przekaźnika SSR typu slim (np. seria Zelio). Służy jako podstawa montażowa i interfejs połączeniowy.
• Jak działa wskaźnik LED? Dioda LED świeci się, gdy na wejściu sterującym obecne jest napięcie 5 V DC. Pozwala to na szybką wizualną kontrolę stanu obwodu sterującego.
• Czy gniazdo chroni przed odwrotną polaryzacją? Tak, wbudowany obwód zabezpiecza przed skutkami błędnego podłączenia napięcia sterującego. W przypadku odwróconej polaryzacji dioda nie zaświeci, ale układ nie ulegnie uszkodzeniu.
