Gniazdo ssl LED 5V DC, 6A Zelio Solid State Relays | SSLZRA1 Schneider Electric

Opis i Kluczowe Cechy

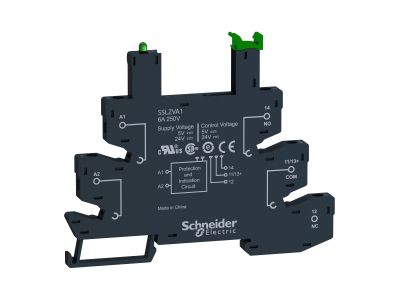

Gniazdo do przekaźnika półprzewodnikowego SSR typu slim Schneider Electric Zelio, symbol SSLZRA1, przeznaczone jest do montażu przekaźników o napięciu sterowania 5 V DC i prądzie obciążenia do 6 A. Dzięki szerokości zaledwie 6 mm oraz wyposażeniu w zaciski sprężynowe, wskaźnik LED napięcia wejściowego, obwód ochrony przed odwrotną polaryzacją i fabrycznie zamontowaną podkładkę termiczną, gniazdo zapewnia szybki montaż, niezawodność i długą żywotność w wymagających aplikacjach przemysłowych.

• Napięcie wejściowe 5 V DC: kompatybilność z niskonapięciowymi sygnałami sterującymi z układów logicznych, PLC lub mikroprocesorów.
• Prąd obciążenia do 6 A: umożliwia sterowanie odbiornikami o znacznym poborze mocy w zastosowaniach przemysłowych.
• Szerokość 6 mm: oszczędność miejsca na szynie DIN, idealny do gęsto upakowanych rozdzielnic.
• Wskaźnik LED napięcia wejściowego: ułatwia diagnostykę i wizualne sprawdzenie stanu załączenia.
• Obwód ochrony przed odwrotną polaryzacją: zabezpiecza gniazdo i podłączone elementy przed uszkodzeniem wskutek nieprawidłowego podłączenia zasilania.
• Zaciski sprężynowe: szybkie i bez narzędziowe podłączanie przewodów, zwiększa efektywność montażu.
• Fabrycznie zamontowana podkładka termiczna: poprawia odprowadzanie ciepła z przekaźnika, wydłużając jego żywotność i zmniejszając ryzyko awarii.

Zgodność z Normami

Gniazdo SSLZRA1 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zastosowano materiały i rozwiązania konstrukcyjne zgodne z aktualnymi przepisami bezpieczeństwa, co gwarantuje niezawodną pracę w środowiskach przemysłowych i komercyjnych. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo przeznaczone jest do szybkiego i bezpiecznego podłączania przekaźników półprzewodnikowych typu slim w układach sterowania i automatyki. Sprawdza się w aplikacjach wymagających kompaktowej budowy oraz wysokiej odporności na środowisko pracy.

• Sterowanie odbiornikami AC/DC za pomocą sygnałów niskiego napięcia z PLC lub sterowników.
• Impulsowe sterowanie stycznikami, przekaźnikami lub siłownikami w szafach sterowniczych.
• Sygnalizacja stanów załączenia w systemach alarmowych i monitoringu.
• Automatyka budynkowa – oświetlenie, ogrzewanie, wentylacja (BMS).

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Gniazdo przeznaczone jest do montażu na szynie DIN TH35. Zaciski sprężynowe umożliwiają podłączenie przewodów o odpowiednim przekroju dobranym do przewidywanego prądu obciążenia – nie stosować przekrojów poniżej minimalnego. Moment dokręcania dla zacisków – jeśli dotyczy – należy stosować zgodnie z instrukcją producenta. Po zamontowaniu przekaźnika należy go zablokować za pomocą zielonej dźwigni, aby zapewnić stabilne połączenie elektryczne i mechaniczne.

FAQ

• Czy gniazdo ma wbudowane podświetlenie LED? Tak, gniazdo SSLZRA1 wyposażone jest we wskaźnik LED napięcia wejściowego, który informuje o stanie załączenia sterowania.
• Jaki stopień ochrony IP posiada gniazdo? Producent nie podaje konkretnego stopnia ochrony IP. Standardowo aparatura przeznaczona do montażu w rozdzielnicach ma ochronę IP20, jednak dla zastosowań w trudnych warunkach zaleca się zabudowę w szczelnej obudowie.
• Jaki jest tryb pracy styku przekaźnika półprzewodnikowego? Przekaźnik półprzewodnikowy nie posiada mechanicznych styków – działa w trybie bezstykowym, co zapewnia cichą pracę, brak iskrzenia i bardzo długą żywotność (nieograniczony cykl łączeń). Gniazdo tylko ułatwia podłączenie i chłodzenie takiego przekaźnika.
