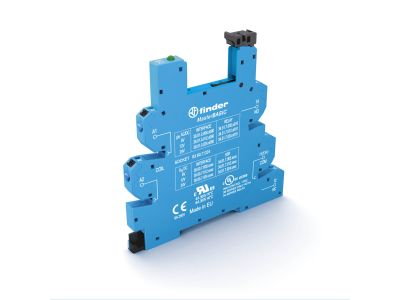

Gniazdo serii 93 MasterBASIC: do przekaźników serii: 34 | 93.60.7.024 Finder

Opis i Kluczowe Cechy

Gniazdo serii 93 MasterBASIC o numerze katalogowym 93.60.7.024 to zaawansowane rozwiązanie montażowe dedykowane dla przekaźników wąskoprofilowych serii 34 marki FINDER. Produkt charakteryzuje się wyjątkowo kompaktową konstrukcją o szerokości zaledwie 6,2 mm, co pozwala na znaczną optymalizację przestrzeni wewnątrz szaf sterowniczych i rozdzielnic. Zastosowanie nowoczesnych zacisków typu push-in umożliwia błyskawiczne i beznarzędziowe podłączenie przewodów, co przekłada się na skrócenie czasu prefabrykacji układu przy jednoczesnym zapewnieniu trwałego i odpornego na wstrząsy styku elektrycznego.

• Zintegrowana sygnalizacja: Wbudowana dioda LED informuje o stanie pracy cewki, ułatwiając diagnostykę serwisową.
• Obwód zabezpieczający: Gniazdo posiada wbudowany układ ochrony, który niweluje przepięcia powstające przy wyłączaniu cewki przekaźnika.
• Plastikowy klip: Specjalnie zaprojektowany zatrzask gwarantuje pewne trzymanie przekaźnika w gnieździe oraz umożliwia jego szybką wymianę bez użycia narzędzi.
• Możliwość mostkowania: Konstrukcja pozwala na stosowanie 16-polowych mostków grzebieniowych, co upraszcza dystrybucję potencjałów.

Zgodność z Normami

Gniazdo FINDER 93.60.7.024 zostało zaprojektowane i wykonane zgodnie z rygorystycznymi standardami europejskimi. Jest w pełni przystosowane do montażu na standardowej szynie DIN 35 mm, zgodnie z normą EN 60715. Produkt spełnia wymagania dotyczące bezpieczeństwa elektrycznego oraz posiada certyfikację niezbędną do stosowania w profesjonalnych instalacjach przemysłowych i automatyce budynkowej, co potwierdza wysoką jakość wykonania i niezawodność komponentu.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, gniazdo MasterBASIC znajduje szerokie zastosowanie w systemach automatyki przemysłowej (PLC), układach sterowania procesami oraz w nowoczesnych instalacjach Smart Home. Jest idealnym wyborem wszędzie tam, gdzie wymagana jest separacja galwaniczna sygnałów sterujących od obwodów wykonawczych przy zachowaniu minimalnych gabarytów aparatury. Możliwość współpracy z adapterem przyłącza podwojonego 093.62 dodatkowo rozszerza funkcjonalność gniazda w złożonych systemach okablowania.

Wskazówki Montażowe

Montaż gniazda odbywa się poprzez zatrzaśnięcie na szynie DIN 35 mm. Podczas podłączania przewodów do zacisków push-in należy upewnić się, że końcówki są odpowiednio odizolowane lub zakończone tulejkami zaciskowymi. W przypadku stosowania mostków grzebieniowych, należy je docisnąć do momentu pełnego osadzenia w gnieździe, co zapewni ciągłość elektryczną. Plastikowy klip wyrzutowy powinien znajdować się w pozycji zablokowanej po włożeniu przekaźnika serii 34, aby zapobiec jego przypadkowemu wysunięciu pod wpływem drgań.

FAQ

• Czy gniazdo współpracuje z przekaźnikami innych serii? Gniazdo 93.60.7.024 jest dedykowane wyłącznie dla przekaźników serii 34 marki FINDER.
• Jakie są zalety zacisków push-in w porównaniu do śrubowych? Zaciski push-in oferują szybszy montaż, nie wymagają okresowego dociągania śrub i są bardziej odporne na wibracje występujące w środowisku przemysłowym.
• Czy gniazdo posiada wskaźnik zadziałania? Tak, gniazdo jest wyposażone w zieloną diodę LED, która sygnalizuje obecność napięcia na cewce przekaźnika.
