Gniazdo serii 92: do przekaźników serii: 62.31 62.32 62.33 | 92.03 SMA Finder

Opis i Kluczowe Cechy

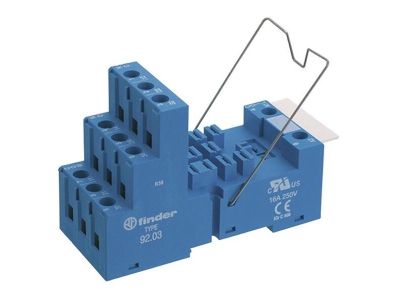

Gniazdo serii 92 o oznaczeniu Typ 92.03 SMA to profesjonalne rozwiązanie montażowe zaprojektowane przez renomowaną firmę FINDER. Produkt ten został stworzony z myślą o zapewnieniu najwyższej niezawodności połączeń elektrycznych w szafach sterowniczych i rozdzielnicach. Wyposażone w solidne zaciski śrubowe, gniazdo gwarantuje trwały styk elektryczny oraz odporność na drgania, co jest kluczowe w wymagających aplikacjach przemysłowych. Model ten jest w pełni kompatybilny z przekaźnikami mocy serii 62, w tym z typami 62.31, 62.32 oraz 62.33. Wersja SMA dostarczana jest w komplecie z metalową obejmą wyrzutnikową (092.71), która skutecznie zabezpiecza przekaźnik przed przypadkowym wysunięciem się z gniazda, nawet w warunkach intensywnych wibracji.

• Zaciski śrubowe: Zapewniają pewne trzymanie przewodów i minimalizują rezystancję przejścia.
• Uniwersalność montażu: Możliwość instalacji zarówno na standardowej szynie DIN 35 mm, jak i bezpośrednio na panelu za pomocą śrub.
• Kompletny zestaw: Fabrycznie dołączona metalowa obejma 092.71 zwiększa bezpieczeństwo eksploatacji.
• Modułowość: Pełna współpraca z modułami sygnalizacyjnymi i przeciwprzepięciowymi serii 99.02 oraz modułami czasowymi serii 86.00 i 86.30.

Zgodność z Normami

Gniazdo FINDER 92.03 SMA zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami bezpieczeństwa. Konstrukcja przystosowana do montażu na szynie 35 mm jest w pełni zgodna z europejską normą PN-EN 60715, co gwarantuje idealne dopasowanie do standardowych systemów zabudowy aparatury modułowej. Zastosowane materiały izolacyjne charakteryzują się wysoką wytrzymałością dielektryczną, co przekłada się na bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach sterowania budynkowego. Dzięki swojej wytrzymałości, gniazdo 92.03 SMA jest idealnym wyborem do:

• Układów sterowania silnikami i pompami, gdzie wykorzystywane są przekaźniki serii 62.
• Szaf rozdzielczych wymagających przejrzystego i trwałego krosowania sygnałów.
• Systemów zasilania rezerwowego i układów SZR.
• Aplikacji wymagających rozbudowy o funkcje logiczne lub czasowe dzięki kompatybilności z modułami serii 86.

Wskazówki Montażowe

Podczas instalacji gniazda 92.03 SMA należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk bez uszkodzenia gwintu. W przypadku montażu na szynie DIN 35 mm (PN-EN 60715), mechanizm zatrzaskowy pozwala na szybki i beznarzędziowy montaż. Przy montażu panelowym należy wykorzystać dedykowane otwory montażowe. Zaleca się stosowanie tabliczek opisowych typu 092.00.2 w celu czytelnej identyfikacji obwodów, co znacznie ułatwia późniejsze prace konserwacyjne i serwisowe. Przed wpięciem przekaźnika należy upewnić się, że metalowa obejma 092.71 jest prawidłowo odchylona, a po osadzeniu przekaźnika – zablokowana.

FAQ

• Czy gniazdo zawiera obejmę w zestawie? Tak, model oznaczony kodem SMA zawiera metalową obejmę zabezpieczającą 092.71.
• Jakie przekaźniki pasują do tego gniazda? Gniazdo jest dedykowane do przekaźników FINDER serii 62, konkretnie modeli 62.31, 62.32 oraz 62.33.
• Czy mogę zamontować na tym gnieździe moduł czasowy? Tak, gniazdo jest kompatybilne z modułami czasowymi serii 86.00 oraz 86.30, co pozwala na łatwe przekształcenie przekaźnika w układ czasowy.
• Czy gniazdo nadaje się do montażu na płaskiej powierzchni? Tak, konstrukcja Typ 92.03 umożliwia montaż zarówno na szynie DIN, jak i bezpośrednio na panelu (montaż natynkowy/płaski).
