Gniazdo Schuko, zielony, S.1/B.3/B.7 | 47431913 Hager

Opis i Kluczowe Cechy

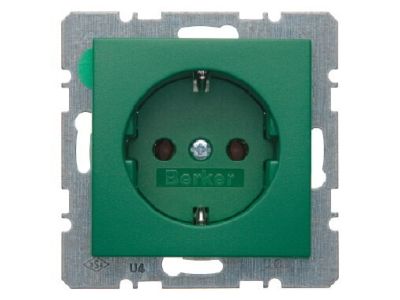

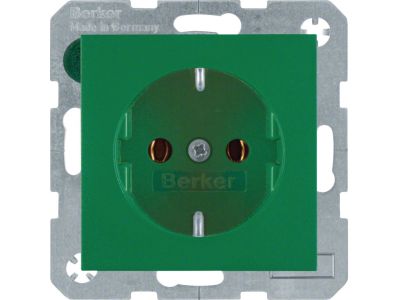

Gniazdo wtyczkowe Schuko (typ F) w kolorze zielonym, oznaczone symbolem 47431913, należące do serii S.1/B.3/B.7. Przeznaczone do montażu w standardowych instalacjach elektrycznych. Zielona obudowa ułatwia identyfikację obwodów dedykowanych, np. zasilania awaryjnego lub układów sterowania. Produkt kompatybilny z typowymi wtykami Schuko 2P+E.

• Kolor zielony: Umożliwia szybkie odróżnienie obwodów specjalnych od standardowych, co podnosi bezpieczeństwo i przejrzystość instalacji.
• Standard Schuko (typ F): Zapewnia uniwersalność i szeroką kompatybilność z urządzeniami wyposażonymi we wtyk 2-bolcowy z uziemieniem bocznym.
• Oznaczenie serii S.1/B.3/B.7: Gwarantuje spójność wizualną i funkcjonalną w ramach danej linii osprzętu modułowego.
• Konstrukcja zgodna z wymogami norm europejskich: Produkt przeznaczony do obwodów 230 V AC o standardowym obciążeniu 16 A (wartości typowe dla gniazd Schuko).

Zgodność z Normami

Gniazdo spełnia wymagania europejskich norm dotyczących gniazd wtyczkowych Schuko oraz posiada certyfikację CE. Zgodność z dyrektywami unijnymi zapewnia bezpieczeństwo użytkowania przy prawidłowym montażu i eksploatacji.

Zastosowanie

Zielone gniazdo Schuko sprawdza się wszędzie tam, gdzie wymagane jest wyraźne oznaczenie obwodu. Idealne do zastosowań przemysłowych, biurowych i domowych.

• Oznaczanie obwodów zasilania gwarantowanego (UPS) lub awaryjnego w rozdzielnicach.
• Wyróżnianie gniazd przeznaczonych dla urządzeń sterujących, serwerów lub systemów bezpieczeństwa.
• Montaż w ciągach gniazd tam, gdzie konieczna jest szybka identyfikacja funkcji (np. obwody oświetlenia awaryjnego).
• Zastosowanie w instalacjach modułowych w budynkach użyteczności publicznej – ułatwia obsłudze technicznej rozróżnienie obwodów.

Wskazówki Montażowe

Montaż i podłączenie gniazda należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu w standardowej puszce instalacyjnej (Ø60 mm) lub na szynie DIN za pomocą odpowiedniej podstawy (w zależności od wersji). Przekrój przewodów dobrać do spodziewanego obciążenia (min. 1,5 mm² przy 16 A). Moment dokręcania zacisków oraz instrukcję podłączenia należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy gniazdo jest podświetlane? Nie, wersja zielona nie posiada wbudowanego podświetlenia LED. Kolor obudowy pełni funkcję wyłącznie identyfikacyjną.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje konkretnej wartości. Standardowe gniazda Schuko montowane w suchych pomieszczeniach mają typowo IP20. W przypadku montażu w strefach wilgotnych zaleca się stosowanie dedykowanych puszek IP44.
• Czy gniazdo nadaje się do pracy ciągłej przy pełnym obciążeniu 16 A? Tak, przy prawidłowym montażu i doborze przewodów oraz zabezpieczeń nadprądowych gniazdo może pracować w sposób ciągły z prądem znamionowym 16 A (zgodnie z typowymi danymi dla gniazd Schuko).
