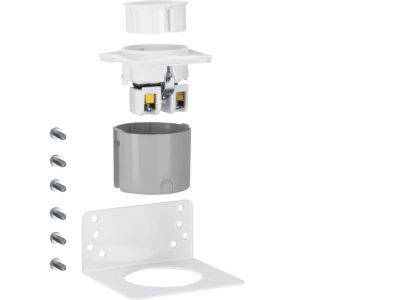

Gniazdo Schuko, z uchwytem do płyty perforowanej | VZ00APZ Hager

Opis i Kluczowe Cechy

Gniazdo Schuko z uchwytem do płyty perforowanej (symbol VZ00APZ) to praktyczne rozwiązanie do zasilania urządzeń w szafach sterowniczych, rozdzielnicach i stołach montażowych. Dzięki wbudowanemu uchwytowi można je szybko i stabilnie zamocować na płycie perforowanej, bez potrzeby stosowania dodatkowych elementów montażowych. Produkt przeznaczony do pracy w sieci niskiego napięcia, zgodny z europejskim standardem gniazd wtykowych typu Schuko.

• Uchwyt do płyty perforowanej: Umożliwia elastyczne i oszczędne mocowanie bez konieczności wiercenia – idealne do prototypowania, modernizacji i rozbudowy szaf sterowniczych.
• Typ złącza Schuko: Uniwersalne gniazdo z bolcem uziemiającym, stosowane w domowych i przemysłowych instalacjach 230 V z dostępem do ochronnego przewodu PE.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca na płycie perforowanej, ułatwiając zarządzanie okablowaniem i zachowanie porządku w rozdzielnicy.
• Solidne wykonanie: Obudowa z tworzywa termoutwardzalnego zapewnia odporność na temperatury i obciążenia mechaniczne typowe dla warunków przemysłowych.
• Łatwy i pewny montaż: Gniazdo mocuje się bez użycia narzędzi – wystarczy wcisnąć uchwyt w otwory perforowanej płyty (fiksacja na zatrzask).

Zgodność z Normami

Gniazdo jest zgodne z europejskimi standardami dla wtyczek i gniazd w gospodarstwie domowym i podobnych zastosowaniach. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa obowiązujących na rynku Unii Europejskiej. Konstrukcja odpowiada ogólnym wymaganiom norm serii EN 60320 oraz EN 60950 w zakresie kompatybilności z bolcem uziemiającym. Dokładne numery norm prosimy sprawdzić w dokumentacji producenta.

Zastosowanie

Gniazdo Schuko z uchwytem do płyty perforowanej znajduje szerokie zastosowanie w instalacjach sterowniczych, testowych i serwisowych. Umożliwia wygodne podłączenie zasilania do urządzeń montowanych w szafach oraz na stołach warsztatowych.

• Zasilanie narzędzi ręcznych, zasilaczy i układów pomiarowych na stanowiskach laboratoryjnych i serwisowych.
• Doprowadzenie napięcia 230 V do sterowników PLC, przekaźników i paneli operatorskich w szafach sterowniczych.
• Tworzenie tymczasowych punktów zasilania podczas prototypowania i testowania maszyn.
• Modernizacja istniejących rozdzielnic – szybka wymiana gniazda bez ingerencji w konstrukcję płyty.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP do pracy przy instalacjach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo mocuje się na szynie perforowanej (np. płyta montażowa z otworami w rastrze co 15 mm) poprzez wciśnięcie uchwytu w odpowiednie otwory. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z projektowanym obciążeniem oraz obowiązującymi przepisami (np. minimalny przekrój 1,5 mm² dla obwodów gniazd 16 A). Po zamontowaniu sprawdź stabilność osadzenia i prawidłowość podłączenia przewodu ochronnego PE.

FAQ

• Czy to gniazdo ma podświetlenie LED? Nie, gniazdo VZ00APZ nie posiada wbudowanego podświetlenia. Jest to gniazdo standardowe – sygnalizację obecności napięcia należy zapewnić za pomocą oddzielnego wskaźnika.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie deklaruje konkretnego stopnia IP. Ze względu na przeznaczenie do montażu wewnątrz szaf sterowniczych gniazdo powinno być instalowane w suchych pomieszczeniach (zabezpieczone przed pyłem i wilgocią). W przypadku pracy w trudniejszych warunkach należy zastosować osłonę lub gniazdo o wyższej klasie ochrony.
• Czy mogę podłączyć do niego urządzenie o mocy 3500 W? Gniazdo Schuko standardowo przystosowane jest do obciążalności 16 A przy napięciu 230 V. Moc 3500 W przy 230 V to około 15,2 A – jest to dopuszczalne, o ile przewody i zabezpieczenie obwodu są dobrane do takiego obciążenia. Zawsze należy sprawdzić parametry znamionowe gniazda w dokumentacji – w przypadku braku danych zaleca się ograniczenie do 10 A dla zachowania bezpieczeństwa.
