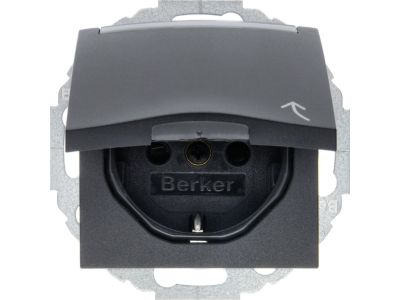

Gniazdo Schuko z pokrywą i polem opisowym, z przesłonami styków, antracyt, B.3/B.7 | 47461606 Hager

Opis i Kluczowe Cechy

Gniazdo wtyczkowe typu Schuko z serii B.3/B.7, w odcieniu antracyt (symbol 47461606). Wyposażone w praktyczną pokrywę oraz pole opisowe, które ułatwia identyfikację obwodu. Zintegrowane przesłony styków zapewniają ochronę przed przypadkowym kontaktem z elementami pod napięciem, podnosząc bezpieczeństwo eksploatacji.

• Przesłony styków (child-proof shutters): Mechaniczne zabezpieczenie przed włożeniem przedmiotów do gniazda – zwiększa bezpieczeństwo użytkowników, zwłaszcza dzieci i personelu technicznego.
• Pokrywa ochronna: Chroni gniazdo przed kurzem, brudem i przypadkowym zachlapaniem podczas codziennej pracy, wydłużając jego żywotność w trudniejszych warunkach.
• Pole opisowe: Przeznaczone do czytelnego oznakowania obwodu (np. numerem pomieszczenia lub grupy odbiorników) – ułatwia szybką identyfikację podczas przeglądów i awarii.
• Kolor antracyt (B.3/B.7): Nowoczesny design dopasowany do estetyki rozdzielnic i paneli instalacyjnych w komercyjnych oraz mieszkaniowych systemach wykończenia.
• Standard Schuko (CEE 7/3, 7/4, 7/7): Uniwersalny system wtykowy stosowany w Europie, kompatybilny z większością odbiorników wyposażonych we wtyki z uziemieniem bocznych kontaktów.

Zgodność z Normami

Gniazdo jest przeznaczone do instalacji niskiego napięcia i posiada oznaczenie CE. Zaprojektowane zgodnie z ogólnymi wymogami bezpieczeństwa dla gniazd wtyczkowych stosowanych w obwodach jednofazowych (standardowe napięcie 230 V AC / 50 Hz). Konkretne normy (np. IEC/EN 60884-1) mogą mieć zastosowanie w zależności od rynku – szczegółowe dane znajdują się w dokumentacji producenta.

Zastosowanie

Gniazdo Schuko z pokrywą i polem opisowym sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, oznaczone i chronione przed zabrudzeniem gniazdo wtyczkowe.

• W rozdzielnicach elektrycznych jako gniazdo serwisowe do zasilania narzędzi i urządzeń pomiarowych.
• W instalacjach biurowych i mieszkaniowych – w puszkach natynkowych lub podtynkowych, gdzie estetyka i łatwe oznakowanie obwodu są istotne.
• W obiektach użyteczności publicznej (szkoły, szpitale, hotele) jako gniazdo z zabezpieczeniem przed dziećmi (przesłony styków).
• W przemyśle lekkim – do zasilania urządzeń w strefach o podwyższonym zapyleniu, gdzie pokrywa chroni styk przed osadzaniem się zanieczyszczeń.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (lub równoważne). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony (sprawdzić brak napięcia). Gniazdo przeznaczone jest do montażu w typowych puszkach instalacyjnych – sposób mocowania zależy od systemu (np. ramka dystansowa, zatrzaski). Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z instrukcją producenta dołączoną do produktu. Po montażu zaleca się wykonanie wymaganych pomiarów instalacji.

FAQ

• Czy gniazdo posiada przesłony styków? Tak – zintegrowane przesłony mechaniczne uniemożliwiają dotknięcie styków przez przedmiot o średnicy poniżej wymaganej (np. spinacz biurowy). Otwierają się dopiero po równoczesnym włożeniu obu bolców wtyczki.
• Jaki jest stopień ochrony (IP) tego gniazda? Producent nie podaje w dostarczonych danych konkretnej wartości IP. W standardowej konfiguracji (bez pokrywy zamkniętej) gniazda Schuko zwykle oferują ochronę IP20 – szczegółowe dane należy sprawdzić w pełnej dokumentacji technicznej produktu.
• Czy pole opisowe jest gotowe, czy wymaga samodzielnego uzupełnienia? Pole opisowe jest puste i przygotowane do oznaczenia (np. za pomocą etykiety, pisaka lub grawerowania). Umożliwia naniesienie własnego opisu obwodu zgodnie z potrzebami instalacji.
