Gniazdo Schuko z diodą kontrolną LED zielony, połysk, R.1/R.3 | 41102003 Hager

Opis i Kluczowe Cechy

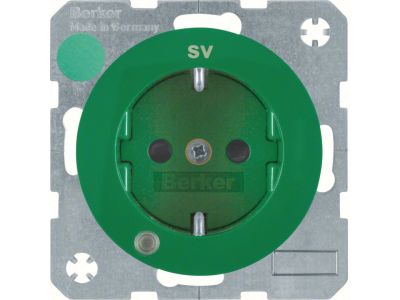

Gniazdo Schuko z wbudowaną diodą kontrolną LED (kolor zielony) o wykończeniu połysk, przeznaczone do współpracy z ramkami systemu R.1 oraz R.3. Dioda LED sygnalizuje obecność napięcia w gnieździe, co zwiększa bezpieczeństwo i komfort użytkowania. Produkt charakteryzuje się estetycznym wzornictwem, idealnie komponującym się z nowoczesnymi aranżacjami wnętrz.

• Zintegrowana dioda LED (zielona): wizualna sygnalizacja obecności napięcia – ułatwia kontrolę stanu zasilania bez użycia miernika.
• Typ gniazda Schuko (CEE 7/4): uniwersalne przyłącze dla odbiorników 230 V AC – zgodne z europejskim standardem wtyczek.
• Wykończenie połysk: gładka, łatwa do czyszczenia powierzchnia – odporna na zabrudzenia i zachowująca estetyczny wygląd przez lata.
• Kompatybilność z ramkami R.1 i R.3: pasuje do wielu systemów ramek (np. Schneider Electric) – elastyczność przy aranżacji łączników i gniazd w jednej ramce.

Zgodność z Normami

Gniazdo spełnia wymagania europejskich norm bezpieczeństwa (EN) oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo Schuko z diodą LED znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i usługowych, szczególnie tam, gdzie konieczna jest wizualna kontrola obecności napięcia. Idealne do:

• Sygnifikacji zasilania w gniazdach przy łóżkach, biurkach czy w kuchniach – dioda wskazuje, że obwód jest pod napięciem.
• Łatwego lokalizowania gniazd w zaciemnionych pomieszczeniach – zielone światło LED ułatwia ich znalezienie.
• Montażu w zestawach z wyłącznikami i przyciskami w ramach systemu R.1/R.3 – spójny wygląd instalacji.
• Zastosowań w automatyce budynkowej jako element sygnalizacji stanu zasilania (np. dla routerów, sterowników).

Wskazówki Montażowe

Montaż gniazda należy powierzyć wykwalifikowanemu personelowi posiadającemu uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu w puszce instalacyjnej (Ø60 mm) i współpracuje z ramkami R.1/R.3. Przewody należy podłączać zgodnie z oznaczeniami: L (faza), N (neutralny), PE (ochronny). Moment dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (zalecany przekrój 1,5–2,5 mm²).

FAQ

• Czy dioda LED świeci również przy wyłączonym gnieździe (jeśli nie ma napięcia)? Dioda kontrolna świeci tylko wtedy, gdy na gnieździe obecne jest napięcie. Po odłączeniu zasilania lub zadziałaniu zabezpieczenia dioda gaśnie, co wskazuje na brak napięcia.
• Jaki stopień ochrony IP ma to gniazdo? W danych producenta nie podano konkretnego stopnia IP. Standardowo gniazda wewnętrzne w systemie ramek R.1/R.3 posiadają stopień ochrony IP20 – odpowiednie do pomieszczeń suchych.
• Czy gniazdo można zamontować w ramce R.3 (potrójnej) wraz z innymi modułami? Tak, gniazdo jest przystosowane do montażu w ramkach R.1 (1-modułowa) i R.3 (3-modułowa). W ramce R.3 można umieścić trzy takie gniazda obok siebie lub łączyć je z innymi elementami systemu (np. wyłącznikami, przyciskami).
