Gniazdo Schuko 3-krotne 230V VDI szyna TS/płyta montażowa | VZ00AS Hager

Opis i Kluczowe Cechy

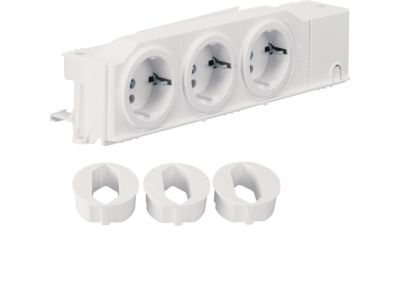

Gniazdo Schuko 3‑krotne VZ00AS marki VDI to potrójne gniazdo wtykowe 230 V AC przeznaczone do montażu na szynie DIN (TS) lub bezpośrednio na płycie montażowej. Umożliwia jednoczesne zasilanie trzech urządzeń w obrębie jednego modułu, co oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie instalacji.

• Potrójne gniazdo Schuko (typ F): trzy niezależne wyjścia 230 V AC w kompaktowej obudowie – redukcja liczby pojedynczych gniazd i oszczędność miejsca na szynie.
• Montaż na szynie TS lub płycie: uniwersalny system instalacyjny – gniazdo można szybko zamocować zarówno na standardowej szynie DIN 35 mm, jak i przykręcić do płyty montażowej.
• Napięcie znamionowe 230 V AC: zgodność z europejską siecią domową i przemysłową – gotowe do podłączenia w standardowych obwodach jednofazowych.
• Kompaktowa konstrukcja: trzy gniazda w jednej obudowie – minimalizacja zajmowanej przestrzeni w rozdzielnicy, co ułatwia rozplanowanie aparatury.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących gniazd wtyczkowych i jest oznaczony znakiem CE. Gwarantuje to bezpieczne użytkowanie w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Gniazdo VZ00AS przeznaczone jest do dystrybucji energii elektrycznej w zamkniętych obwodach odbiorczych. Sprawdza się wszędzie tam, gdzie potrzebne jest wygodne, bezpieczne i uporządkowane podłączenie wielu urządzeń.

• Zasilanie urządzeń biurowych i serwerowni w rozdzielnicach podłogowych lub ściennych.
• Dystrybucja napięcia w szafach sterowniczych maszyn i linii produkcyjnych.
• Podłączanie narzędzi i elektroniki w warsztatach oraz laboratoriach.
• Zasilanie odbiorników w instalacjach tymczasowych (np. na budowach) przy zastosowaniu odpowiedniej obudowy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo mocuje się na szynie DIN TH35 (TS35) lub przykręca do płyty montażowej za pomocą dostarczonych elementów. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zalecany przekrój 1,5–2,5 mm²). Dokręcaj zaciski zgodnie z wartościami momentu podanymi w dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy gniazdo posiada podświetlenie? Nie, model VZ00AS nie jest wyposażony w podświetlenie. Gniazdo pracuje w standardowej konfiguracji bez elementów sygnalizacyjnych.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnej wartości IP w danych katalogowych. Typowo aparatura montowana wewnątrz rozdzielnic posiada stopień ochrony IP20, dlatego gniazdo należy instalować w suchych pomieszczeniach, w obudowie chroniącej przed przypadkowym dotknięciem części pod napięciem.
• Jakie wtyczki pasują do tego gniazda? Gniazdo typu Schuko (CEE 7/7) jest kompatybilne z wtyczkami europejskimi posiadającymi uziemienie boczne (typ E/F) oraz wtyczkami euro (CEE 7/16). Nie obsługuje wtyczek z bolcem uziemiającym w środku (np. francuskich typ E).
