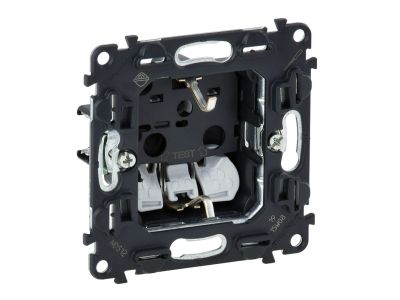

Gniazdo Schuko 2P+Z z przesłoną, zaciski automatyczne sprężynowe, Valena Allure | 753020 Legrand

Opis i Kluczowe Cechy

Gniazdo Schuko 2P+Z z przesłoną marki Valena Allure (symbol 753020) to rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych w budynkach mieszkalnych i biurowych. Wyposażone w zaciski automatyczne sprężynowe, które przyspieszają i ułatwiają podłączenie przewodów – eliminują konieczność dokręcania śrub. Prąd znamionowy 16 A i napięcie 250 V~ zapewniają bezpieczną pracę w standardowych obwodach odbiorczych. Wbudowana przesłona zwiększa ochronę przed przypadkowym dostępem do styków.

• Zaciski automatyczne sprężynowe: szybkie i pewne łączenie przewodów bez użycia narzędzi – oszczędność czasu przy montażu i redukcja ryzyka poluzowania połączenia.
• Przesłona ochronna: uniemożliwia włożenie wtyczki o nieodpowiednim profilu oraz zwiększa bezpieczeństwo użytkowania (ochrona przed dotykiem).
• Prąd znamionowy 16 A / napięcie 250 V~: parametr zgodny z wymaganiami typowych obwodów gniazd w budynkach – gwarancja obciążalności bez przegrzewania.
• System Valena Allure: nowoczesny design i kompatybilność z ramkami oraz plakietkami serii – estetyczny i spójny wygląd instalacji.
• Dodatkowa transparentna osłona przeciwpyłowa: ochrona zacisków przed zabrudzeniem podczas prac wykończeniowych oraz w trakcie eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących gniazd wtyczkowych. Posiada oznaczenie CE, potwierdzające zgodność z zasadniczymi wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Gniazdo SCHUKO jest zaprojektowane zgodnie z systemem wtyczek typu F (CEE 7/3).

Zastosowanie

Gniazdo Schuko Valena Allure znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki przesłonie i zaciskom automatycznym sprawdza się tam, gdzie liczy się szybki montaż i wysoki poziom bezpieczeństwa.

• Instalacje w mieszkaniach i domach jednorodzinnych – zasilanie sprzętu RTV/AGD.
• Biura i sale konferencyjne – przyłączanie komputerów, monitorów, urządzeń biurowych.
• Obiekty użyteczności publicznej (hotele, szpitale) – wymagające estetyki i niezawodności.
• Modernizacja starszych instalacji – szybka wymiana dzięki zaciskom sprężynowym bez konieczności zaciskania tulejek.

Wskazówki Montażowe

Montaż oraz demontaż gniazda powinien być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu w standardowej puszce instalacyjnej (Ø60 mm) lub przy pomocy pazurków/wkrętów – metalowy uchwyt montażowy w zestawie. Przewody należy wprowadzić do zacisków automatycznych zgodnie z oznaczeniami (L, N, PE). Maksymalny przekrój przewodu oraz długość odizolowania – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania przesłony i pewność zamocowania ramki.

FAQ

• Czy gniazdo posiada podświetlenie LED? Dostępna jest osobna wersja z lampką LED o numerze referencyjnym 067664. W niniejszym modelu 753020 nie ma wbudowanego podświetlenia – można je rozpoznać po braku symbolu LED. W przypadku montażu wersji podświetlanej wymagana jest specyficzna plakietka (patrz tabela doboru producenta).
• Jaki stopień ochrony IP ma to gniazdo? W danych katalogowych nie podano stopnia ochrony. Standardowo gniazda instalacyjne serii Valena Allure oferowane są w wersji IP20 (ochrona przed ciałami stałymi ≥12 mm). Dokładną wartość dla konkretnego modelu należy sprawdzić w dokumentacji technicznej producenta.
• Czy zaciski automatyczne obsługują linki? Tak, zaciski sprężynowe są przystosowane do przewodów sztywnych (dyr) oraz linkowanych z tulejką (lub bez w zależności od przekroju). Szczegółowe dane dotyczące zakresu przekrojów znajdują się w instrukcji montażu. Zawsze należy stosować przewody o przekroju dobranym do obciążenia (16 A minimalnie 1,5 mm² Cu).
