Gniazdo SAT końcowe bez ramki, antracyt, Asfora | EPH3700171 Schneider Electric

Opis i Kluczowe Cechy

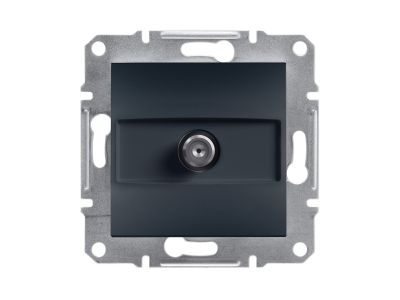

Gniazdo SAT końcowe Schneider Electric z serii Asfora, symbol EPH3700171, w kolorze antracytowym, przeznaczone do instalacji telewizji satelitarnej i naziemnej. Tłumienie na poziomie 1 dB minimalizuje straty sygnału, zapewniając wysoką jakość odbioru. Mechanizm wyposażono w zaciski bezgwintowe (push-in) umożliwiające szybkie i pewne podłączenie przewodów. Solidna ramka montażowa z galwanizowanego metalu gwarantuje stabilność i długą żywotność. Produkt może być stosowany w ramkach wielokrotnych serii Asfora, co pozwala na elastyczne konfiguracje kolorystyczne i funkcjonalne.

• Tłumienie 1 dB: Minimalne straty sygnału w torze antenowym, co przekłada się na czysty obraz i dźwięk bez zakłóceń.
• Zaciski bezgwintowe: Szybki montaż bez użycia narzędzi – wystarczy wsunąć przewód do zacisku, aby uzyskać pewne połączenie mechaniczne i elektryczne.
• Metalowa ramka montażowa ocynkowana: Wysoka wytrzymałość mechaniczna i odporność na korozję, zapewniająca stabilne osadzenie mechanizmu w puszce instalacyjnej.
• Oznaczone zaciski: Czytelne symbole na obudowie ułatwiają prawidłowe podłączenie przewodów (np. masa, sygnał), minimalizując ryzyko błędów.
• Kompatybilność z ramkami wielokrotnymi Asfora: Możliwość łączenia z innymi łącznikami i gniazdami tej serii, tworząc spójną aranżację w 6 dostępnych kolorach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących gniazd antenowych oraz oznakowania CE. Seria Asfora została zaprojektowana zgodnie z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż należy przeprowadzać zgodnie z zasadami sztuki instalatorskiej.

Zastosowanie

Gniazdo SAT końcowe EPH3700171 dedykowane jest do końcowych punktów odbioru sygnału satelitarnego (DVB-S/S2) oraz naziemnego (DVB-T/T2) w instalacjach domowych i biurowych.

• Odbiorniki telewizji satelitarnej – bezpośrednie podłączenie do tunera lub dekodera.
• Instalacje multiswitchowe – jako gniazdo końcowe w systemach dystrybucji sygnału z kilku satelitów.
• Sieci kablowe TV-SAT w budynkach wielorodzinnych – montaż w puszkach podtynkowych z zastosowaniem ramek wielokrotnych.
• Modernizacja istniejących instalacji antenowych – zamiennik starszych gniazd o gorszych parametrach tłumienia.

Wskazówki Montażowe

Instalację może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli instalacja zawiera zasilanie sieciowe). Mechanizm montuje się na standardowej puszce instalacyjnej z użyciem ramki serii Asfora (sprzedawana osobno). Przewody łączyć w zaciskach bezgwintowych zgodnie z oznaczeniami – żyłę wsunąć do odpowiedniego otworu, upewniając się, że jest prawidłowo zablokowana. Dozwolony przekrój przewodów: 0,5 – 2,5 mm². Zaleca się wykonanie pomiarów ciągłości i tłumienia po montażu.

FAQ

• Czy gniazdo SAT EPH3700171 posiada wbudowany filtr lub wzmacniacz? Nie, jest to pasywne gniazdo końcowe o tłumieniu 1 dB. Nie zawiera elementów aktywnych ani filtrów – pełni funkcję punktu przyłączeniowego.
• Jaki stopień ochrony IP ma to gniazdo? Produkt przeznaczony jest do montażu wewnątrz pomieszczeń, w suchych warunkach. Typowy stopień ochrony dla tego typu gniazd to IP20 (brak danych producenta o wyższym IP).
• Czy można zastosować gniazdo w ramce wielokrotnej obok łączników oświetlenia? Tak, seria Asfora umożliwia łączenie mechanizmów w ramach wielokrotnych, pod warunkiem użycia odpowiednich ramek i adapterów. Należy zachować odstępy instalacyjne zgodne z dokumentacją.
