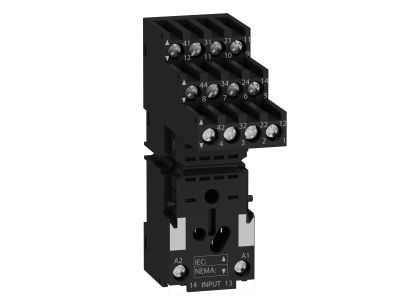

Gniazdo RXZ styki oddzielne 10A 250V konektor do przekaźnika RXM4 | RXZE2S114M Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe RXZ o numerze katalogowym RXZE2S114M to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie charakteryzuje się możliwością obsługi prądu znamionowego o wartości do 10A (zgodnie z danymi technicznymi dla styków) przy napięciu znamionowym 250V AC. Kluczowym wyróżnikiem tego modelu jest zastosowanie układu styków oddzielnych, co znacząco ułatwia separację obwodów sterowania od obwodów wykonawczych, podnosząc tym samym poziom bezpieczeństwa całej instalacji.

• Kompatybilność: Gniazdo jest w pełni zoptymalizowane do współpracy z przekaźnikami miniaturowymi serii RXM4 (4 styki przełączne typu C/O).
• Konfiguracja styków: Obsługa 4 styków przełącznych DPDT (czterobiegunowy podwójny wyrzut) pozwala na jednoczesne sterowanie wieloma niezależnymi obwodami.
• Bezpieczeństwo: Możliwość montażu modułów ochrony (diody, układy RC, warystory) chroni cewkę przekaźnika oraz system przed przepięciami i porażeniem prądem.
• Trwałość: Solidna konstrukcja oparta na wieloletnim doświadczeniu Schneider Electric (tradycja od 1924 roku) gwarantuje niezawodność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektroinstalacyjnego i przemysłowego. Gniazdo spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania w profesjonalnych szafach sterowniczych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest niezbędne w wymagających środowiskach przemysłowych.

Zastosowanie

Gniazdo RXZE2S114M znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, automatyce budynkowej oraz systemach rozdzielczych. Dzięki swojej elastycznej konstrukcji i kompaktowym wymiarom, pozwala na znaczną oszczędność miejsca na szynie montażowej. Jest idealnym wyborem do:

• Układów sterowania silnikami i oświetleniem.
• Systemów separacji galwanicznej sygnałów w sterownikach PLC.
• Szaf sterowniczych o dużej gęstości upakowania komponentów.
• Modernizacji istniejących instalacji dzięki kompatybilności z serią RSZ.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić uwagę na:

• Zaciski śrubowe: Zastosowanie osobnych zacisków kontaktowych ułatwia przejrzyste prowadzenie przewodów i zapobiega pomyłkom przy krosowaniu.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Etykietowanie: Zaleca się stosowanie znaczników identyfikacyjnych, które można zamontować bezpośrednio na gnieździe, co ułatwia późniejszą diagnostykę i serwisowanie.

FAQ

1. Czy gniazdo współpracuje z modułami przeciwprzepięciowymi?
Tak, konstrukcja gniazda pozwala na łatwe wpięcie opcjonalnych modułów ochrony, które zabezpieczają układ przed skutkami przepięć łączeniowych.

2. Jaki jest maksymalny prąd znamionowy dla tego gniazda?
Gniazdo zostało zaprojektowane do pracy z prądem znamionowym do 10A-12A (zależnie od konfiguracji i temperatury otoczenia), co czyni je odpowiednim dla większości standardowych obciążeń przemysłowych.

3. Czy gniazdo posiada separację zacisków?
Tak, model ten posiada osobne zaciski dla cewki i styków, co jest kluczowe dla zachowania najwyższych standardów bezpieczeństwa i przejrzystości instalacji.
