Gniazdo RPZ 250V, styki mieszane 4C/O, zaciski śrubowe Zelio Relay | RPZF4 Schneider Electric

Opis i Kluczowe Cechy

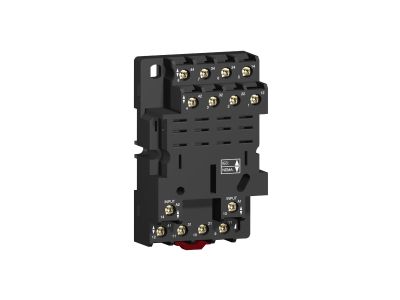

Gniazdo wtyczkowe RPZF4 marki Schneider Electric z rodziny Zelio Relay przeznaczone jest do współpracy z przekaźnikami serii RPM. Wyposażone w 4 styki przełączane (4C/O) o prądzie znamionowym 16 A i napięciu 250 V, wyposażone w zaciski śrubowe zapewniające pewne i trwałe połączenie. Kompaktowa konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej i łatwy montaż na szynie DIN.

• Styki 4C/O (4 przełączane): Umożliwiają realizację wielu funkcji przełączania w jednym gnieździe, co redukuje liczbę elementów i upraszcza okablowanie.
• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: Odpowiada typowym instalacjom niskiego napięcia, zapewniając szeroki zakres zastosowań.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów, a także późniejszą konserwację i wymianę przekaźnika.
• Kompatybilność z przekaźnikami RPM: Gwarantuje bezproblemową integrację z modułową rodziną przekaźników Schneider Electric, znaną od 1924 roku.

Zgodność z Normami

Gniazdo RPZF4 jest zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania norm obowiązujących dla osprzętu modułowego stosowanego w instalacjach niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Gniazdo RPZF4 znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna i oszczędzająca miejsce realizacja obwodów sterowania i sygnalizacji. Doskonale sprawdza się w układach automatyki przemysłowej i budynkowej.

• Podstawa do montażu przekaźników RPM w szafach sterowniczych – umożliwia szybką wymianę modułów bez ingerencji w okablowanie.
• Realizacja obwodów przełączających w sterownikach PLC i stycznikach – 4 styki C/O pozwalają na kompleksową kontrolę sygnałów.
• Budowa układów sygnalizacji i alarmów – niezawodne przełączanie obwodów przy obciążeniu do 16 A.
• Automatyka budynkowa (BMS) – sterowanie oświetleniem, wentylacją i innymi odbiornikami za pomocą przekaźników montowanych w gnieździe RPZF4.

Wskazówki Montażowe

Montaż gniazda RPZF4 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe dokręcaj z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego 16 A oraz warunków instalacji.

FAQ

• Czy gniazdo RPZF4 jest wyposażone w podświetlenie LED? Nie, gniazdo nie posiada wbudowanego podświetlenia. Jest to pasywne gniazdo wtyczkowe przeznaczone do montażu przekaźników; w razie potrzeby sygnalizacji stanu należy zastosować przekaźnik z modułem LED lub osobny wskaźnik.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia ochrony IP dla gniazda RPZF4. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic posiada ochronę IP20, co oznacza brak ochrony przed wilgocią i pyłem. W przypadku aplikacji narażonych na czynniki zewnętrzne należy zastosować odpowiednią obudowę.
• Czy w gnieździe RPZF4 mogę użyć dowolnego przekaźnika z serii RPM? Tak, gniazdo jest dedykowane do wszystkich przekaźników mocy i interfejsowych z rodziny RPM firmy Schneider Electric. Przed montażem upewnij się, że parametry przekaźnika (napięcie cewki, obciążenie styków) odpowiadają wymaganiom Twojej instalacji.
