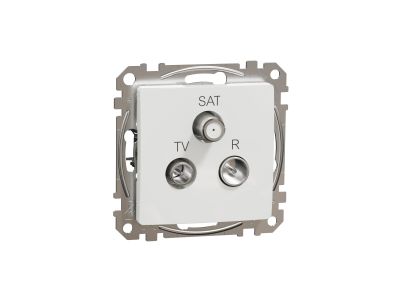

Gniazdo R/TV/SAT przelotowe (10dB), białe, Sedna Design & Elements | SDD111488 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo R/TV/SAT przelotowe (10dB) w kolorze białym to element osprzętu instalacyjnego służący do budowy sieci telewizji naziemnej, satelitarnej i radiowej. Zaprojektowane z myślą o estetycznych instalacjach podtynkowych, charakteryzuje się lśniącym wykończeniem powierzchni i kompaktowymi wymiarami. Stopień ochrony IP20 zapewnia ochronę przed przypadkowym dotykiem części pod napięciem.

• Tłumienie 10dB: Zachowuje jakość sygnału przy przepływie przez gniazdo, minimalizując straty w instalacji.
• Lśniące wykończenie białe: Estetyczny design, który wpasowuje się w nowoczesne wnętrza.
• Montaż podtynkowy: Zapewnia schludny wygląd ściany bez wystających elementów.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem w suchych pomieszczeniach.
• Wymiary 73x73x41 mm: Kompaktowa budowa ułatwia montaż w standardowych puszkach instalacyjnych.

Zgodność z Normami

Gniazdo spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Gniazdo R/TV/SAT przelotowe (10dB) przeznaczone jest do budowy sieci rozdzielczych sygnału telewizyjnego, radiowego i satelitarnego w instalacjach domowych i biurowych.

• Instalacje telewizji naziemnej DVB-T/T2 w budynkach mieszkalnych.
• Sieci satelitarne do odbioru programów z satelitów.
• Systemy multimedialne w biurach, hotelach i centrach konferencyjnych.
• Modernizacja istniejących instalacji telewizyjnych z zachowaniem parametrów sygnału.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Gniazdo montować w standardowej puszce instalacyjnej o wymiarach 60-65 mm. Połączenia wykonywać przewodem koncentrycznym o odpowiedniej średnicy, zachowując ciągłość ekranu. Po zamontowaniu należy przeprowadzić pomiary parametrów sygnału i sprawdzić szczelność połączeń.

FAQ

• Czy gniazdo jest kompatybilne z innymi systemami? Gniazdo R/TV/SAT przelotowe (10dB) przeznaczone jest do współpracy z systemami telewizyjnymi, radiowymi i satelitarnymi. W przypadku instalacji wymagających innych parametrów tłumienia, zalecane jest dobranie odpowiedniego gniazda.
• Jakie przewody można podłączyć do gniazda? Zalecane jest stosowanie przewodów koncentrycznych o impedancji 75Ω, zgodnych z normą PN-EN 50117.
• Czy gniazdo nadaje się do instalacji zewnętrznych? Stopień ochrony IP20 ogranicza stosowanie tylko do suchych pomieszczeń wewnętrznych. Do instalacji zewnętrznych należy stosować osprzęt o wyższej klasie ochrony.
