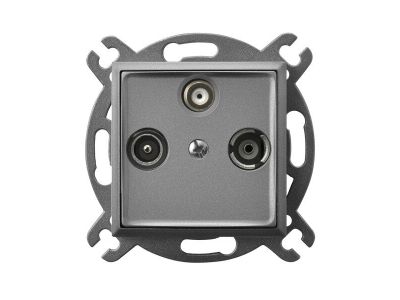

Gniazdo R-TV-SAT końcowe, szary mat Aria | GPA-US/m/70 Ospel

Opis i Kluczowe Cechy

Gniazdo R-TV-SAT końcowe z serii Aria, o numerze katalogowym GPA-US/m/70, to zaawansowany element osprzętu elektroinstalacyjnego zaprojektowany przez renomowanego producenta OSPEL. Produkt charakteryzuje się eleganckim wykończeniem w kolorze szary mat, co pozwala na jego dyskretną integrację w nowoczesnych wnętrzach biurowych i mieszkalnych. Jako gniazdo końcowe, jest ono dedykowane do pracy w instalacjach o strukturze gwieździstej (równoległej), gdzie każdy punkt odbiorczy posiada bezpośrednie połączenie z jednostką centralną lub anteną.

• Separacja sygnałów: Urządzenie precyzyjnie rozdziela sygnał wejściowy na trzy niezależne pasma: SAT dla tunerów satelitarnych, TV dla odbiorników telewizyjnych oraz R dla odbiorników radiowych.
• Przejście stałoprądowe (DC Pass): Specjalna konstrukcja układu elektronicznego umożliwia przepływ prądu stałego i zmiennego między wyjściem SAT a wejściem gniazda, co jest niezbędne do zasilania konwertera LNB bezpośrednio z tunera.
• Modułowa budowa: Produkt sprzedawany jest jako moduł, co pozwala na montaż w wielokrotnych ramkach systemowych serii Aria, dając instalatorowi dużą elastyczność w aranżacji punktów logicznych.
• Estetyka i trwałość: Matowe wykończenie powierzchni ogranicza widoczność odcisków palców i refleksów świetlnych, zachowując profesjonalny wygląd przez długi czas.

Zgodność z Normami

Gniazdo zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Konstrukcja zapewnia odpowiednie ekranowanie, co minimalizuje wpływ zakłóceń zewnętrznych na jakość transmitowanego sygnału cyfrowego i analogowego. Produkt spełnia wymagania techniczne dla instalacji zbiorowych oraz indywidualnych, gwarantując stabilność parametrów tłumienia i separacji wyjść.

Zastosowanie

Gniazdo GPA-US/m/70 znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz jednorodzinnym. Jest idealnym rozwiązaniem dla:

• Instalacji zbiorczych: W systemach o strukturze równoległej, gdzie sygnał z multiswitcha jest doprowadzany osobnym kablem koncentrycznym do każdego pomieszczenia.
• Instalacji indywidualnych: W domach jednorodzinnych, gdzie sygnały z anteny satelitarnej, naziemnej (DVB-T2) oraz radiowej są sumowane i przesyłane jednym przewodem do gniazda końcowego.
• Systemów ramkowych: Dzięki kompatybilności z serią Aria, gniazdo może być montowane obok gniazd zasilających, komputerowych czy łączników oświetlenia w estetycznych ramkach wielokrotnych.

Wskazówki Montażowe

Prawidłowy montaż gniazda R-TV-SAT jest kluczowy dla zachowania wysokiej jakości sygnału. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Należy starannie odizolować kabel koncentryczny, dbając o to, aby oplot (ekran) nie stykał się z żyłą gorącą, co mogłoby spowodować zwarcie w obwodzie zasilania konwertera.
• Mocowanie w puszce: Gniazdo montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Dobór ramki: Do skompletowania produktu niezbędna jest ramka zewnętrzna z serii Aria. Moduł należy precyzyjnie osadzić w ramce przed ostatecznym dokręceniem do puszki.
• Moment dokręcania: Zaciski przewodów powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i mechaniczny, zapobiegając wysunięciu się kabla podczas eksploatacji.

FAQ

• Czy to gniazdo wymaga ramki? Tak, gniazdo GPA-US/m/70 jest sprzedawane jako moduł i wymaga dokupienia ramki z serii Aria (pojedynczej lub wielokrotnej).
• Czy gniazdo obsłuży zasilanie wzmacniacza antenowego? Tak, konstrukcja gniazda umożliwia przepływ prądu (DC) z tunera satelitarnego do konwertera przez wyjście SAT.
• Czy można je stosować w instalacjach przelotowych? Nie, jest to gniazdo typu końcowego. Do instalacji szeregowych należy stosować gniazda przelotowe o odpowiednim stopniu tłumienia.
• W jakim kolorze jest produkt? Produkt jest w kolorze szary mat (kod koloru 70), co nadaje mu nowoczesny, techniczny wygląd.
